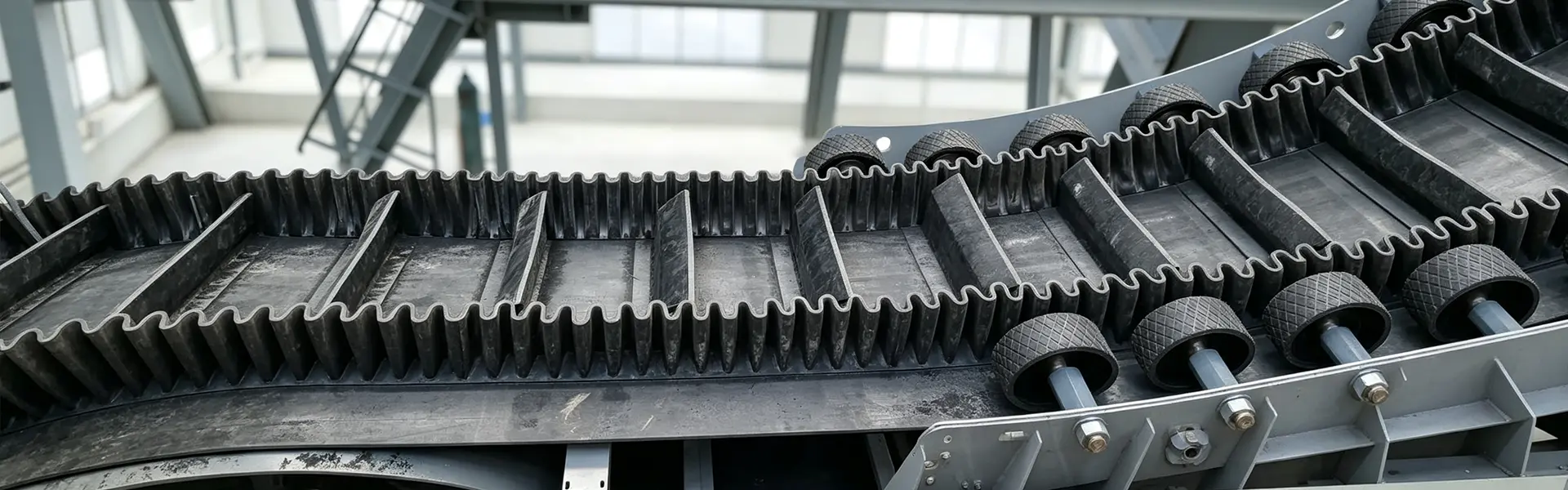

Giá xuất xưởng Băng tải có vách ngăn và vách ngăn để xử lý vật liệu rời hiệu quả
Ngọc Phong Băng tải có rãnh và vách bên, còn được gọi là băng tải có thành bên dạng sóng hoặc băng tải góc dốc, được thiết kế để vận chuyển vật liệu rời trong trường hợp đai phẳng thông thường không thể cung cấp đủ chiều cao nâng hoặc ngăn chặn vật liệu bị cuộn lại. Đai bao gồm một đai đế, các thành bên gợn sóng và các thanh ngang, được tích hợp thông qua quá trình lưu hóa nóng.
Ngọc Phong cung cấp các cấu trúc gia cố bằng vải và dây thép EP cho các khoảng cách vận chuyển, trọng lượng vật liệu và bố trí lắp đặt khác nhau. Các thiết kế có sẵn hỗ trợ vận chuyển ngang, nghiêng và dọc, làm cho chúng phù hợp cho các ứng dụng xử lý vật liệu rời, xi măng, cốt liệu, ngũ cốc, hóa chất và khác.
Phân loại vành đai vải và dây thép EP
Băng tải vải EP
Thân vải EP mang lại độ linh hoạt tốt, độ giãn dài thấp và hiệu suất kéo ổn định. Nó phù hợp cho các hệ thống vận chuyển tải trọng trung bình với khoảng cách vận chuyển tương đối ngắn hoặc vừa phải, bao gồm các nhà máy xi măng, cơ sở chế biến ngũ cốc và dây chuyền sản xuất tổng hợp.
Dây thép băng tải Sidewall
Thân dây thép cung cấp độ bền kéo cao hơn và độ giãn dài vĩnh viễn thấp hơn cấu trúc vải. Nó được thiết kế cho các ứng dụng hạng nặng đòi hỏi khoảng cách vận chuyển, chiều cao nâng và sức chứa vật liệu lớn hơn, đặc biệt trong các hệ thống khai thác mỏ và xử lý vật liệu rời quy mô lớn.
| Loại đai | Đặc điểm cốt lõi | Điều kiện làm việc áp dụng |
|---|---|---|
| Vành đai vải EP | Linh hoạt, độ giãn dài thấp, tiết kiệm chi phí | Vận chuyển khoảng cách trung bình ngắn và tải trung bình |
| Vành đai dây thép | Độ bền kéo cao, độ co giãn cực thấp | Vận chuyển đường dài và hạng nặng |
Nên lựa chọn thân thịt thích hợp theo chiều cao nâng, chiều dài đai, mật độ vật liệu, công suất theo giờ và góc vận chuyển tối đa.

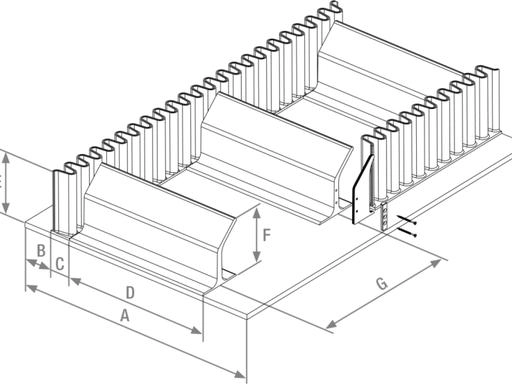

Tùy chọn chiều cao thành bên, loại thanh chắn và kích thước

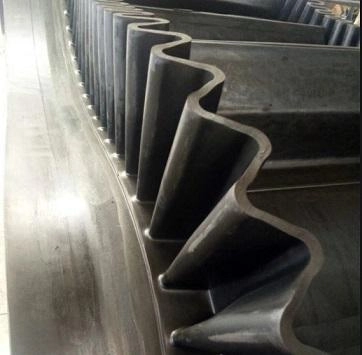

Chiều cao vỉa hè
Ngọc Phong cung cấp vách ngăn tôn có chiều cao từ40 mm đến 500 mm, cho phép kết cấu đai phù hợp với khối lượng vật liệu và khả năng vận chuyển khác nhau.

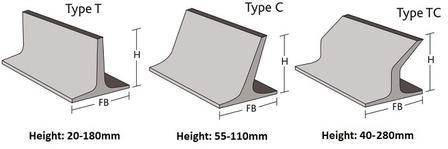

Cấu hình đòn bẩy
Cấu hình đòn chêm T, C và TC có sẵn. Chiều cao thanh chắn có thể được tùy chỉnh từ20 mm đến 460 mm, với khoảng cách được điều chỉnh theo đặc tính vật liệu và góc truyền tải.
Chiều rộng đai và cấp thân thịt
Chiều rộng băng tải có rãnh và vách bên có sẵn dao động từ300 mm đến 2000 mm, với thân vải EP100–EP1000 và thân dây thép ST630–ST2000 có sẵn cho các yêu cầu tải trọng khác nhau.
Các loại băng tải Sidewall chức năng
Đai hông chống mài mòn chung
Hợp chất cao su chịu mài mòn tiêu chuẩn phù hợp với các vật liệu rời thông thường như cát, cốt liệu, than và nguyên liệu xi măng. Phạm vi nhiệt độ hoạt động bình thường là khoảng-20°C đến +60°C.
Vành đai chống tĩnh điện chống cháy
Cấu trúc này kết hợp các đặc tính chống cháy và dẫn điện cho môi trường vận chuyển dưới lòng đất, nơi lửa và tĩnh điện là mối lo ngại lớn về an toàn. Các mô hình áp dụng có thể được sản xuất theoMT/T668yêu cầu.
Vành đai hông chịu nhiệt độ cao
Cao su chịu nhiệt gốc EPDM được sử dụng để vận chuyển các vật liệu nóng như clanhke xi măng và xỉ luyện kim. Công thức phù hợp có thể hỗ trợ nhiệt độ vật liệu lên đến xấp xỉ180°C, tùy thuộc vào điều kiện hoạt động thực tế.
Vành đai hông chịu dầu
Cao su phủ gốc NBR mang lại khả năng kháng dầu khoáng, chất bôi trơn và một số môi trường hóa học, giảm độ phồng và nứt cao su trong môi trường làm việc bị nhiễm dầu.
Vành đai hông chịu nhiệt độ thấp
Hợp chất cao su dẻo lạnh duy trì tính linh hoạt trong các ứng dụng nhiệt độ thấp và có thể được cấu hình cho môi trường vận chuyển ngoài trời ở mức xấp xỉ-40°C, tùy theo công thức cụ thể.
Vành đai hông cấp thực phẩm
Các ứng dụng tiếp xúc với thực phẩm có thể sử dụng các vật liệu phù hợp không độc hại và dễ làm sạch cho thiết bị vận chuyển ngũ cốc, trái cây, rau quả và chế biến thực phẩm. Vật liệu chính xác và chứng nhận phải được lựa chọn theo yêu cầu ứng dụng và thị trường đích.

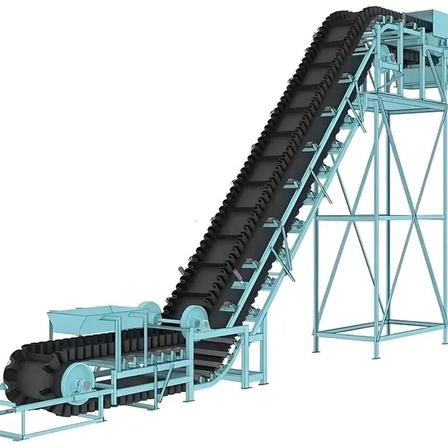

Tùy chỉnh cấu trúc và chức năng
Lựa chọn thân thịt cơ sở
Ngọc Phong cung cấp đai đế được gia cố bằng vải polyester EP hoặc dây thép mạ kẽm theo yêu cầu về tải trọng, khoảng cách và nâng hạ.
Tùy chỉnh chiều cao thành bên
Chiều cao thành bên có sẵn bao gồm40, 60, 80, 100, 200, 300, 400 và 500 mm, với các kích thước khác có sẵn theo yêu cầu của dự án.
Loại đòn chêm và khoảng cách
Các thanh T, C và TC có thể được lựa chọn tùy theo kích thước vật liệu, góc truyền tải và khả năng chuyên chở cần thiết.
Công thức cao su chức năng
Các công thức cao su chịu mài mòn, chống cháy, nhiệt độ cao, chịu dầu và nhiệt độ thấp có thể được cấu hình cho các môi trường hoạt động khác nhau.
Kết cấu gia cố
Có thể thêm cốt thép ngang để cải thiện khả năng hỗ trợ của đai đế trong hành trình quay trở lại, trong khi cốt thép ngang bổ sung có thể được cấu hình để tải vật liệu có tác động cao.
Xử lý chiều dài cố định
Ngọc Phong hỗ trợ cắt theo chiều dài cố định và kích thước tùy chỉnh cho thiết bị vận chuyển nhỏ gọn và lắp đặt dành riêng cho dự án.
Tích hợp lưu hóa và hiệu suất dây đai
Lưu hóa nóng một mảnh
Các thành bên, thanh chắn và đai đế được tích hợp thông qua quá trình lưu hóa ở nhiệt độ cao thay vì chỉ dựa vào liên kết dính bề mặt. Điều này giúp duy trì tính toàn vẹn của cấu trúc trong quá trình vận hành uốn và ròng rọc lặp đi lặp lại.
Vận chuyển theo chiều dọc và góc dốc
Các thành bên dạng sóng chứa vật liệu theo chiều ngang trong khi các thanh chắn cung cấp khả năng hỗ trợ theo chiều ngang. Tùy thuộc vào cấu hình hệ thống và đặc tính vật liệu, đai có thể được sử dụng cho các ứng dụng vận chuyển góc dốc và thẳng đứng.
Giảm việc hoàn nguyên vật liệu

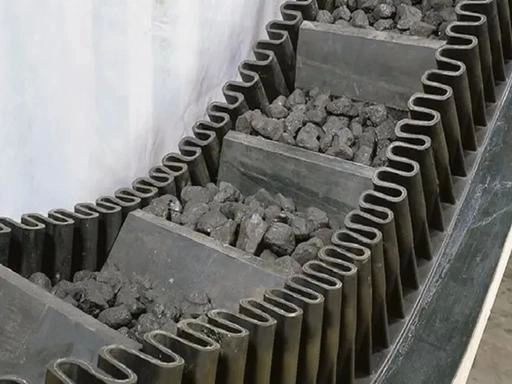

Sự kết hợp giữa thành bên và thanh chắn tạo thành các túi vật liệu riêng biệt, giúp giảm sự trượt và tràn vật liệu trên các đoạn băng tải dốc.
Bố trí băng tải linh hoạt
Hệ thống băng tải thành bên có thể được cấu hình để bố trí theo chiều ngang, nghiêng, loại Z và loại S, có khả năng giảm nhu cầu về các điểm chuyển trung gian.
Lựa chọn thân thịt cho các tải khác nhau
Cấu trúc EP thường phù hợp cho các ứng dụng tải trung bình, trong khi cấu trúc dây thép mang lại độ bền kéo cao hơn cho các hệ thống vận chuyển tải nặng và dài hơn.

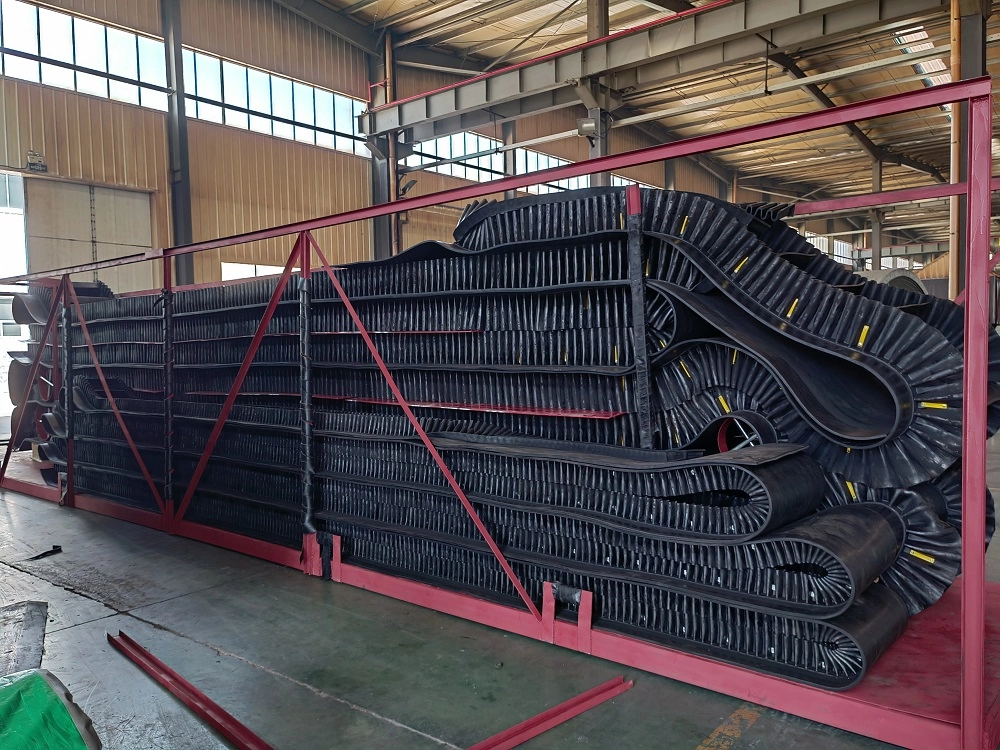

Kiểm soát nguyên liệu thô và sản xuất
Thân thịt cơ bản
Vải EP có độ bền cao và dây thép mạ kẽm cường độ cao được lựa chọn theo cấp độ bền kéo yêu cầu.
Cao su thành và đòn chêm
Các hợp chất cao su dẻo có khả năng chống mỏi khi uốn tốt được sử dụng làm thành bên và thanh chắn để chịu được chuyển động lặp đi lặp lại xung quanh ròng rọc.
Cao su bọc và liên kết
Cao su tự nhiên nguyên chất hoặc cao su tổng hợp chức năng như NBR và EPDM có thể được lựa chọn theo yêu cầu về độ mài mòn, dầu và nhiệt độ.
Thành phần gia cố
Cấu trúc cốt thép cứng ngang và dây thép chống rách có thể được tích hợp vào các thiết kế đặc biệt khi cần hỗ trợ thêm hoặc chống va đập.
Mỗi lô vải, dây thép và vật liệu cao su đều phải được kiểm tra độ bền kéo, uốn và độ bám dính trước khi đưa vào sản xuất.

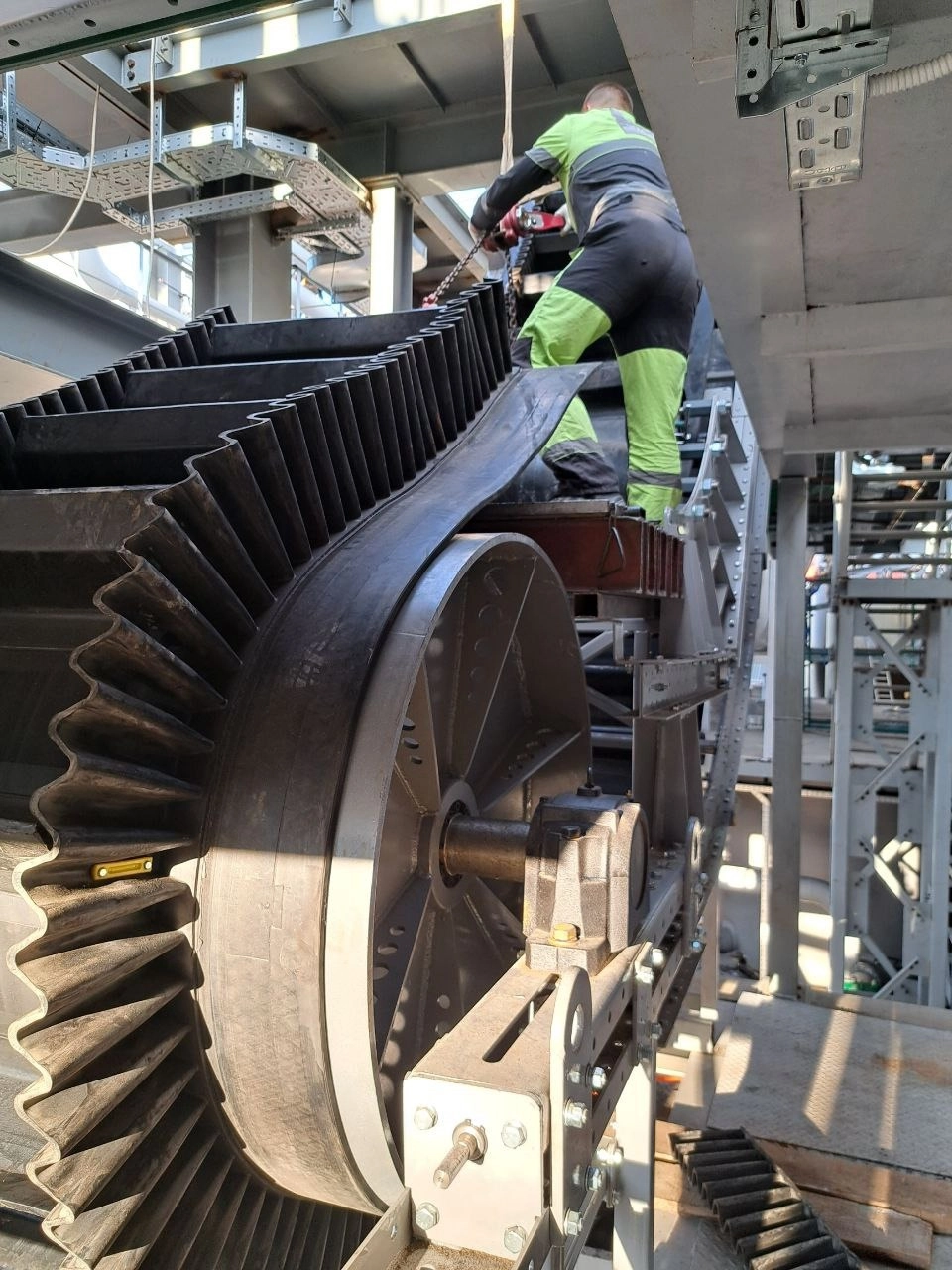

Lắp đặt, nối và bảo trì
Nối lưu hóa nóng
Đối với các kết nối cố định, đai đế được chuẩn bị theo từng lớp trong khi vị trí thành bên và thanh chắn được căn chỉnh chính xác. Sau đó, cao su liên kết phù hợp được đặt giữa các lớp đai trước khi lưu hóa dưới nhiệt độ và áp suất được kiểm soát.
Sửa chữa liên kết nguội
Sửa chữa bằng keo nguội có thể được sử dụng cho các hư hỏng bề mặt cục bộ hoặc bảo trì khẩn cấp. Nó không được khuyến khích sử dụng làm khớp chịu tải chính khi vận hành ở cường độ cao trong thời gian dài.
Yêu cầu bố trí băng tải
Nên sử dụng các bộ đệm quay trở lại dành riêng cho thành bên để hỗ trợ dây đai trong hành trình quay trở lại. Nên lắp đặt bộ đệm tác động PU gần các điểm tải nơi vật liệu lớn có thể tạo ra tác động tập trung.
Căn chỉnh vành đai
Các bộ dẫn tải tự điều chỉnh có thể được lắp đặt ở những khoảng thời gian thích hợp trên các dây chuyền vận chuyển dài để giảm độ lệch của băng tải và duy trì hoạt động ổn định.
Linh kiện băng tải phù hợp
Dòng băng tải
Ngọc Phong Băng tải có vách ngăn và có vách ngăn có thể cung cấp Băng tải vải, Băng tải dây thép, Băng tải có hoa văn, Băng tải có bề mặt thô và Băng tải dạng ống cho các yêu cầu vận chuyển khác nhau.
Dòng con lăn băng tải
Các bộ phận phù hợp bao gồm con lăn máng, con lăn hồi lưu, con lăn tác động, con lăn tự căn chỉnh và cụm con lăn băng tải thành bên chuyên dụng.
Phụ kiện cao su
Tấm cao su chống mài mòn, viền băng tải, keo sửa chữa và bộ vá lưu hóa có sẵn để bảo trì hệ thống băng tải.
Sản phẩm đường ống HDPE
Ống nước HDPE và Ống nạo vét HDPE có thể được cung cấp cho các ứng dụng vận chuyển nước và bùn phụ trợ trong các dự án khai thác mỏ.
Dịch vụ hỗ trợ tùy chỉnh
Kích thước con lăn, chiều cao thành bên, cấu hình đòn chêm, chiều rộng đai và công thức cao su có thể được điều chỉnh theo bản vẽ kỹ thuật và điều kiện vận hành.
Tài liệu tiêu chuẩn và chất lượng
Tiêu chuẩn sản xuất
Băng tải thành bên YUFENG được sản xuất dựa trênISO 14890, DIN 22102 và GB/T 7984yêu cầu. Kết cấu chân đế dây thép có thể tuân theoDIN 22131, trong khi các mô hình chống cháy ngầm có thể áp dụng có thể được sản xuất theoMT/T668.
Chứng nhận và báo cáo chất lượng
Tài liệu có sẵn có thể bao gồmChứng nhận quản lý chất lượng ISO 9001, tài liệu CE, báo cáo thử nghiệm của SGS, tài liệu an toàn mỏ than và báo cáo thử nghiệm độ mỏi uốn của nhà máy, tùy thuộc vào cấu hình sản phẩm và thị trường đích.
Các chỉ số hiệu suất cốt lõi
| Mục hiệu suất | Yêu cầu tiêu chuẩn | Tiêu chuẩn kiểm tra |
|---|---|---|
| Độ giãn dài khi đứt của thân thịt EP | ≥300% | ISO 6259 |
| Sức mạnh vỏ giữa các lớp | ≥12 N/mm | ISO 2411 |
| Độ giãn dài vĩnh viễn dưới tải định mức | 2,5% | DIN 22102 |
| Che tổn thất mài mòn cao su | .80,8 cm³/1,61 km | ISO 4649 |
| Sức mạnh bám dính của rễ bên | Không bị tách sau 10.000 chu kỳ uốn | Thử nghiệm uốn nhà máy |

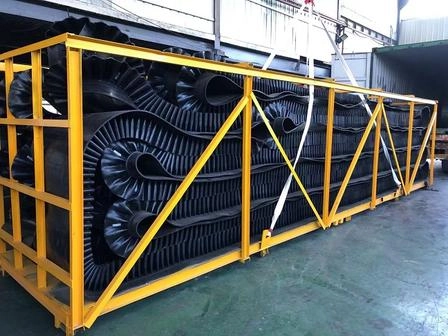

Đóng gói và lưu trữ
Thắt lưng có chiều rộng vừa và nhỏ
Dây đai có chiều rộng khoảng 300–1000 mm có thể được cố định bằng các giá đỡ khung kim loại chuyên dụng để bảo vệ các thành bên tôn trong quá trình vận chuyển.
Thắt lưng dây thép có chiều rộng lớn
Các đai có thành bên nặng có chiều rộng khoảng 1200–2000 mm có thể được cố định bằng dây đai thép gia cường và pallet gỗ để vận chuyển container.
Cắt phần đai
Các phần tùy chỉnh ngắn được bảo vệ riêng biệt bằng bọt hoặc vật liệu đệm khác để giảm va chạm giữa thanh và thành bên trong quá trình vận chuyển.
Yêu cầu lưu trữ
Bảo quản dây đai theo chiều ngang trong kho khô ráo và tránh tiếp xúc lâu với ánh nắng trực tiếp, dung môi hóa học và các điều kiện khác có thể đẩy nhanh quá trình lão hóa cao su.
Cách yêu cầu báo giá băng tải Sidewall
- Thân thịt cơ sở: EP hoặc dây thép
- Chiều rộng vành đai
- Chiều cao thành bên
- Loại đòn chêm và chiều cao
- Góc truyền tải tối đa
- Loại vật liệu và kích thước cục
- Nhiệt độ vật liệu và môi trường làm việc
- Khoảng cách vận chuyển và chiều cao nâng
- số lượng yêu cầu
- Cảng đích
Các kỹ sư kỹ thuật của YUFENG có thể sử dụng các thông số này để xác định cấp độ thân thịt, cấu hình thành bên và cấu trúc thanh chắn thích hợp cho hệ thống vận chuyển.
Thông tin liên hệ toàn cầu của Ngọc Phong
Liên hệ trực tiếp tại nhà máy
E-mail: jayce@yuphengbelt.com
WhatsApp/Wechat/Di động: +86 15318787602
Địa chỉ nhà máy:Làng Xiagou, ETDZ, Thanh Đảo, Sơn Đông, Trung Quốc
