Nhà máy con lăn Impact Idler Cung cấp trực tiếp cho hệ thống băng tải khai thác mỏ và khai thác đá
Ngọc Phong Con lăn làm biếng tác động, còn được gọi là con lăn đệm hoặc con lăn băng tải hấp thụ sốc, được lắp đặt tại các điểm cấp liệu và làm trống của băng tải để hấp thụ tác động tạo ra khi vật liệu rời rơi xuống băng tải. Con lăn kết hợp vỏ thép hoặc HDPE với các thành phần đệm cao su đàn hồi hoặc polyurethane để phân phối lực tác động và giảm ứng suất tập trung lên băng tải và kết cấu đỡ.
Ngọc Phong cung cấp vòng cao su phân đoạn, vòng đệm PU tích hợp, HDPE, máng tác động, mạ kẽm và chống tĩnh điện chống tĩnh điện cho các hệ thống xử lý khai thác mỏ, xi măng, cốt liệu, cảng, hóa chất và than. Đường kính con lăn, vật liệu đệm, độ dày vòng cao su, độ cứng, cấu trúc bịt kín và cấu hình ổ trục có thể được lựa chọn theo chiều rộng đai, kích thước cục vật liệu, chiều cao thả và môi trường làm việc.
Các loại theo cấu trúc bộ đệm
Idler tác động vòng cao su phân đoạn
Bộ phận tác động vòng cao su được phân đoạn bao gồm nhiều vòng cao su đàn hồi độc lập được bố trí xung quanh thân con lăn. Cấu trúc vòng riêng biệt cho phép thay thế một vòng bị hư hỏng riêng lẻ mà không nhất thiết phải thay thế con lăn hoàn chỉnh, khiến nó phù hợp với các trạm tải thông thường ở mỏ, mỏ đá và trạm tải tác động trung bình.
Bộ làm chậm tác động trễ PU tích hợp
Bộ làm việc tác động PU tích hợp sử dụng lớp đệm polyurethane liên tục xung quanh con lăn. Cấu trúc nguyên khối giúp giảm sự dịch chuyển của vòng và mang lại khả năng chống mài mòn cho các ứng dụng liên quan đến các cục vật liệu lớn, độ cao rơi lớn hơn và tác động nặng nề lặp đi lặp lại.
Máy làm việc tác động vỏ nhựa HDPE
Máy làm việc tác động HDPE sử dụng vỏ con lăn bằng nhựa có kết cấu đệm phù hợp cho môi trường ăn mòn. Bề mặt phi kim loại của nó tránh được rỉ sét thép thông thường và có thể được xem xét sử dụng cho các cảng ven biển, nhà máy hóa chất và các khu vực bốc hàng tiếp xúc với sương muối hoặc hơi ẩm khác.
| Loại con lăn | Đặc điểm cốt lõi | Điều kiện làm việc áp dụng |
|---|---|---|
| Idler tác động vòng cao su phân đoạn | Khả năng hấp thụ sốc cao và các vòng riêng lẻ có thể thay thế được | Các điểm tải tác động trung bình của mỏ và mỏ đá |
| Bộ làm chậm tác động trễ PU tích hợp | Lớp đệm một mảnh chống mài mòn với vị trí ổn định | Khu vực tải vật liệu có độ rơi cao và nặng |
| Máy làm việc tác động vỏ nhựa HDPE | Không rỉ sét và chống lại các môi trường ăn mòn đã chọn | Các cảng ven biển và khu vực bốc dỡ của nhà máy hóa chất |
Cấu hình cho các phần băng tải khác nhau
Con lăn tác động vòng cao su phân đoạn
Nhiều vòng cao su độc lập cung cấp đệm đàn hồi phân tán tại điểm tải. Khi một vòng bị hỏng hoặc mòn, cấu trúc vòng có thể thay thế có thể đơn giản hóa việc bảo trì so với việc thay thế cụm con lăn hoàn chỉnh.
Con lăn làm chậm tác động trễ PU tích hợp
Lớp ngoài PU liên tục cung cấp bề mặt đệm tác động đồng đều và phù hợp với các vật liệu dạng cục lớn tạo ra tác động tập trung lặp đi lặp lại. Cấu trúc liền khối của nó tránh được chuyển động ngang có thể xảy ra với các vòng riêng biệt.

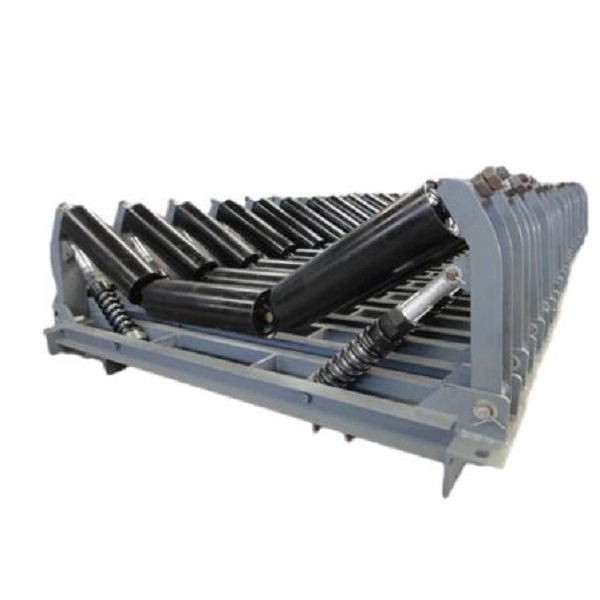

Nhóm làm biếng tác động máng
Bố trí tác động của máng ba con lăn 30°, 35° hoặc 45° làm tăng diện tích đai được hỗ trợ đồng thời phân phối tác động của vật liệu trên nhiều vị trí con lăn. Nó phù hợp cho các băng tải rộng và hạng nặng xử lý số lượng lớn vật liệu rời.
Máy làm việc tác động mạ kẽm nhúng nóng
Bề mặt thép mạ kẽm cung cấp thêm khả năng chống ăn mòn cho các khu vực tải ngoài trời và ẩm ướt. Nó có thể được sử dụng tại các bãi chứa ngoài trời, nhà máy tổng hợp và các vị trí khác nơi con lăn tiếp xúc với độ ẩm của khí quyển.
Con lăn làm biếng tác động chống ăn mòn HDPE
Lớp vỏ HDPE giúp loại bỏ rỉ sét trên bề mặt kim loại và có thể được lựa chọn ở những nơi phun muối, độ ẩm hoặc môi trường hóa học chọn lọc có thể ảnh hưởng đến các con lăn thép thông thường. Nó phù hợp cho các bến cảng ven biển và trạm nạp vật liệu hóa học.
Bộ làm chậm tác động chống tĩnh điện chống cháy
Cấu hình này kết hợp vật liệu đệm dẫn điện với đặc tính chống cháy dành cho các khu vực tải mỏ than dưới lòng đất hiện hành. Con lăn và hệ thống hỗ trợ cụ thể phải được lựa chọn theo yêu cầu an toàn hiện hành của mỏ.
Thông số kỹ thuật
Đường kính con lăn
Ngọc Phong cung cấp đường kính ngoài của bộ dẫn động tác động tiêu chuẩn là 76, 89, 108, 114, 133, 168, 194 và 219 mm. Lựa chọn đường kính nên xem xét chiều rộng băng tải, tốc độ băng tải, tải trọng va đập và thiết kế khung băng tải.
Chiều rộng băng tải phù hợp
Dòng con lăn có thể phù hợp với chiều rộng băng tải khoảng 500–2400 mm. Chiều dài con lăn, kích thước trục và cách bố trí đệm có thể được tùy chỉnh theo cấu trúc băng tải.
Độ dày và độ cứng của vòng đệm
Độ dày và độ cứng của các thành phần đệm cao su hoặc PU có thể được điều chỉnh theo kích thước cục vật liệu, độ cao rơi và cường độ va đập dự kiến.
Khả năng tương thích khung băng tải
Con lăn làm biếng tác động YUFENG có thể được cấu hình cho các khung băng tải loại DTII, TD75 và CEMA. Bản vẽ khung hoặc kích thước con lăn hiện có có thể được cung cấp để thay thế và phù hợp với dự án.
Hấp thụ tác động và thiết kế con lăn
Lớp đệm đàn hồi
Lớp đệm cao su hoặc polyurethane tạo ra sự biến dạng đàn hồi khi vật liệu rời rơi xuống dây đai, làm giảm sự truyền năng lượng va chạm trực tiếp đến thân dây đai và cấu trúc đỡ.
Hỗ trợ tác động phân tán
Việc sử dụng một số con lăn tác động trên khu vực tải sẽ phân phối lực tác động thay vì tập trung toàn bộ tải trọng vào một điểm. Số lượng và khoảng cách của các con lăn phải được xác định theo trọng lượng vật liệu, chiều cao thả và thiết kế băng tải.
Con lăn đồng tâm
Gia công chính xác ống và trục giúp duy trì vòng quay con lăn ổn định dưới tải nặng. YUFENG chỉ định độ đồng tâm của vỏ con lăn ≤0,5 mm cho cấu hình tiêu chuẩn được tham chiếu.
Bảo vệ vòng bi
Hệ thống bịt kín tiếp xúc và mê cung nhiều giai đoạn giúp bảo vệ khoang ổ trục khỏi bụi, nước và ô nhiễm vật liệu trong quá trình vận hành tại các trạm tải số lượng lớn.
Tùy chọn tùy chỉnh
Vật liệu đệm
Ngọc Phong cung cấp các vòng đệm cao su tự nhiên, các lớp polyurethane PU tích hợp và các cấu hình dựa trên HDPE theo các yêu cầu về va đập, mài mòn và ăn mòn.
Vật liệu vỏ con lăn
Có sẵn các tùy chọn vỏ thép carbon Q235 và thép không gỉ 304. Cấu hình vỏ HDPE cũng có thể được lựa chọn cho môi trường nhạy cảm với sự ăn mòn.
xử lý bề mặt
Lớp phủ tĩnh điện và mạ kẽm nhúng nóng có sẵn cho vỏ con lăn bằng thép, trong khi cấu trúc bên ngoài bằng PU hoặc cao su có thể được cung cấp theo cấu hình tác động đã chọn.
Hệ thống niêm phong
Cấu trúc bịt kín mê cung nylon tổng hợp đôi hoặc ba có thể được cấu hình bằng các con dấu tiếp xúc bằng cao su để cải thiện khả năng chống bụi và nước xung quanh cụm ổ trục.
Cấu hình ổ trục
Có thể lựa chọn vòng bi có độ chính xác cao trong nước hoặc vòng bi có khe hở SKF/FAG C3 nhập khẩu theo yêu cầu vận hành liên tục và thông số kỹ thuật của khách hàng.
Cấu hình môi trường đặc biệt
Vật liệu đệm chống tĩnh điện chịu nhiệt độ thấp hoặc chống cháy có thể được chỉ định cho các ứng dụng khai thác mỏ dưới lòng đất và vùng lạnh tùy theo các điều kiện làm việc cần thiết.
Kiểm soát vật liệu và chất lượng
Vỏ lăn
Bộ điều khiển tác động bằng thép tiêu chuẩn sử dụng ống thép ERW tần số cao Q235, trong khi các mẫu HDPE sử dụng vật liệu HDPE nguyên chất. Kích thước vỏ và độ dày thành có thể phù hợp với tải trọng tác động được chỉ định.
Trục lăn
Trục sử dụng thép tròn đặc kéo nguội 45# trong cấu hình tiêu chuẩn, mang lại khả năng chống uốn dưới tác động lặp đi lặp lại và tải trọng hướng tâm.
Vật liệu đệm
Cao su tự nhiên có độ đàn hồi cao hoặc nguyên liệu polyurethane chịu mài mòn được lựa chọn theo hiệu suất hấp thụ sốc và mài mòn cần thiết.
mang
Vòng bi cầu rãnh sâu có khe hở C3 cung cấp khả năng hỗ trợ quay cho cụm con lăn. Lựa chọn vòng bi ảnh hưởng đến khả năng chống chạy, sinh nhiệt và tuổi thọ.
Linh kiện niêm phong
Vòng mê cung nylon có độ bền cao và gioăng cao su nitrile chịu được thời tiết được sử dụng để giúp bảo vệ khoang ổ trục khỏi bụi và hơi ẩm.
Kiểm tra vật liệu đến
Các ống thép, trục, vòng bi và vật liệu đệm được lấy mẫu để xác định các đặc tính liên quan đến xoay, kích thước, lão hóa và va đập trước khi đưa vào xưởng lắp ráp.
Chỉ số hiệu suất
| Mục hiệu suất | Yêu cầu tiêu chuẩn | Tiêu chuẩn kiểm tra |
|---|---|---|
| Hệ số cản quay | .000,008 | ISO 15365 |
| Lớp bảo vệ chống bụi và nước | IP65 | Tiêu chuẩn kiểm tra IP |
| Tuổi thọ tải định mức | ≥30.000 giờ làm việc | Kiểm tra lão hóa cấp tốc tại nhà máy |
| Độ đồng tâm vỏ con lăn | .50,5 mm | Kiểm tra chỉ báo quay số |
| Mất mài mòn vòng đệm cao su | 1,0 cm³/1,61 km | ISO 4649 |
| Mang thời gian chống lão hóa | Thử nghiệm lão hóa ở nhiệt độ cao ≥500 h | Kiểm tra phòng thí nghiệm nội bộ |
Khả năng hấp thụ tác động thực tế, tuổi thọ sử dụng và khả năng chịu tải phụ thuộc vào đường kính con lăn, vật liệu đệm, độ cứng, chiều rộng đai, kích thước cục vật liệu, chiều cao thả, tốc độ vận chuyển và môi trường vận hành.

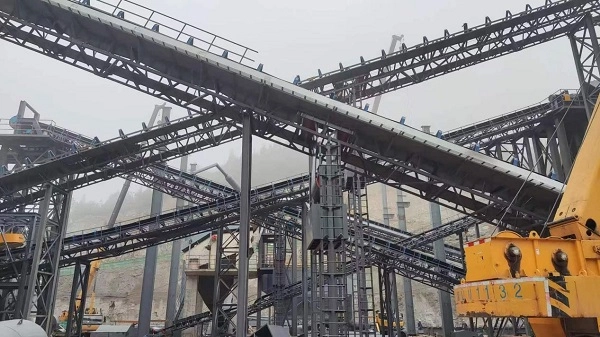

Lắp đặt và thay thế
Lắp đặt khung nạp mới
Khung đỡ bộ làm việc tác động được cố định tại vị trí trống theo thiết kế. Cả hai đầu trục con lăn đều được căn chỉnh với các giá đỡ và được khóa bằng các chốt hoặc bu lông được chỉ định. Nhóm hoàn chỉnh phải xoay tự do trước khi băng tải được đưa vào hoạt động.
Sắp xếp nhóm Idler tác động
Đối với các điểm tiếp liệu của máy nghiền bậc cao, có thể bố trí khoảng ba đến năm nhóm bộ phận tác động trong phạm vi khoảng 5 m tính từ khu vực chất tải để phân phối tác động vật liệu tập trung. Sự sắp xếp chính xác phải được xác định theo thiết kế băng tải.
Thay thế vòng đệm
Đối với cấu hình vòng cao su được phân đoạn, vòng đệm riêng lẻ bị hỏng có thể được thay thế khi cấu trúc con lăn cho phép. Nếu ống lăn, trục hoặc ổ trục bị hỏng thì phải thay thế toàn bộ cụm con lăn.
An toàn trong quá trình thay thế
Băng tải phải được dừng và cách ly khỏi nguồn điện trước khi bảo trì bộ làm việc tác động. Sau khi lắp đặt, cần kiểm tra vòng quay của con lăn, khóa trục và căn chỉnh dây đai trước khi khởi động lại thiết bị.
Ứng dụng theo điều kiện tải
Điểm tiếp liệu của máy nghiền
Bộ phận làm việc tác động thường được lắp đặt bên dưới các điểm xả của máy nghiền, nơi đá hoặc quặng lớn có thể rơi từ độ cao đáng kể và tạo ra tác động tập trung lên băng tải.
Khai thác và khai thác đá
Các bộ phận tác động cao su và PU được phân đoạn có thể được lựa chọn cho các hệ thống xử lý quặng, cốt liệu và đá theo kích thước cục vật liệu, chiều cao tải và công suất băng tải.
Nhà máy xi măng và cốt liệu
Nhóm con lăn tác động có thể hỗ trợ các phần băng tải tiếp nhận đá vôi, clinker, sỏi và các vật liệu khối khác từ thiết bị nghiền hoặc sàng lọc.
Khu vực chứa hóa chất và ven biển
Các bộ phận tác động HDPE có thể được xem xét khi phun muối, độ ẩm hoặc môi trường hóa học chọn lọc tạo ra nguy cơ ăn mòn cho các thành phần thép thông thường.
Khai thác ngầm
Cấu hình bộ làm việc chống va đập chống cháy và chống tĩnh điện có thể áp dụng có thể được cung cấp cho các điểm tải dưới lòng đất nơi hệ thống băng tải phải đáp ứng các yêu cầu an toàn liên quan đến mỏ.
Tài liệu tiêu chuẩn và chất lượng
Tiêu chuẩn ngành băng tải
Con lăn làm biếng tác động YUFENG được sản xuất dựa trên các yêu cầu CEMA, GB/T10595 và ISO15365 đối với thiết bị băng tải và hiệu suất của con lăn.
Yêu cầu an toàn
Con lăn dành cho các ứng dụng khai thác dưới lòng đất có thể được cấu hình theo các yêu cầu an toàn liên quan đến mỏ than. Chứng nhận áp dụng tùy thuộc vào cấu trúc sản phẩm cụ thể và yêu cầu của dự án.
Xuất tài liệu
Tài liệu có sẵn có thể bao gồm chứng nhận quản lý chất lượng ISO9001, tài liệu xuất khẩu CE, báo cáo kiểm tra nguyên liệu thô của SGS, tài liệu kiểm tra an toàn mỏ than và báo cáo kiểm tra tuổi thọ và khả năng chống va đập của nhà máy theo cấu hình sản phẩm.
Sản phẩm hệ thống băng tải phù hợp
Dòng băng tải
Ngọc Phong có thể cung cấp Băng tải vải, Băng tải dây thép, Băng tải hông, Băng tải dạng ống, Băng tải có hoa văn và Băng tải thô trên cùng cho các hệ thống xử lý vật liệu rời hoàn chỉnh.
Con lăn băng tải khác
Con lăn hỗ trợ bao gồm các con lăn mang máng, các con lăn quay trở lại, các con lăn tự điều chỉnh và các giá đỡ tương ứng cho các phần băng tải khác nhau.
Phụ kiện cao su
Có thể cung cấp tấm cao su chịu mài mòn, cao su viền băng tải, chất kết dính sửa chữa lưu hóa và bộ vá để lắp đặt và bảo trì.
Dòng đường ống HDPE
Ống nước HDPE và Ống nạo vét HDPE có thể được cung cấp cho việc vận chuyển nước và bùn phụ trợ trong các dự án khai thác mỏ và công nghiệp.
Xử lý tùy chỉnh
Đường kính con lăn, độ dày thành vỏ, độ cứng đệm, kích thước vòng cao su và cấu trúc đệm kín có thể được điều chỉnh theo bản vẽ làm việc và điều kiện va đập của khách hàng.
Đóng gói và lưu trữ
Con lăn tác động đường kính nhỏ
Con lăn tác động 76, 89 và 108 mm có thể được bó bằng dây thép, lắp nắp bảo vệ ở cả hai đầu trục và đóng gói trong hộp gỗ chắc chắn để vận chuyển.
Con lăn tác động nặng lớn
Con lăn tác động 168, 194 và 219 mm có thể được bố trí trên pallet gỗ, được bảo vệ bằng màng nhựa và được cố định để giảm hư hỏng bề mặt và chuyển động trong quá trình vận chuyển container.
Máy làm biếng tác động HDPE
Con lăn tác động HDPE có thể được ngăn cách bằng xốp hoặc các vật liệu đệm khác để tránh va chạm và hư hỏng bề mặt trong quá trình xếp dỡ.
Yêu cầu lưu trữ
Con lăn tác động nên được lưu trữ theo chiều ngang trên pallet với chiều cao xếp chồng không quá 1,2 m. Các thành phần đệm cao su và PU phải được bảo vệ khỏi ánh nắng trực tiếp kéo dài, nhiệt độ cao, nước mưa và các điều kiện khác có thể đẩy nhanh quá trình lão hóa vật liệu.
Cách chọn con lăn làm biếng tác động chính xác
Chiều cao thả vật liệu
Độ cao thả vật liệu là một thông số quan trọng vì khoảng cách rơi càng cao sẽ tạo ra năng lượng va chạm càng lớn. Vật liệu đệm và bố trí con lăn tác động phải được lựa chọn theo chiều cao tải thực tế.
Kích thước cục vật liệu
Vật liệu cục lớn và sắc nét yêu cầu khả năng hấp thụ va đập mạnh hơn và có thể phù hợp hơn với các cấu trúc va đập bằng PU hoặc cao su gia cố hơn so với con lăn tiêu chuẩn.
Chiều rộng băng tải
Cung cấp chiều rộng băng tải và kích thước khung hiện có để chiều dài, đường kính, cấu hình trục và cấu trúc hỗ trợ của con lăn có thể khớp chính xác.
Môi trường làm việc
Độ ẩm, phun muối, tiếp xúc với hóa chất, lắp đặt ngoài trời và nhiệt độ cần được cân nhắc khi lựa chọn thép carbon, thép mạ kẽm, thép không gỉ, nhựa HDPE hoặc vật liệu đệm chuyên dụng.
Phương pháp bảo trì bắt buộc
Thiết kế vòng cao su phân đoạn có thể được xem xét khi ưu tiên các vòng đệm có thể thay thế, trong khi cấu hình PU tích hợp có thể phù hợp hơn khi cần có lớp ngoài chống mài mòn liên tục.
Yêu cầu báo giá con lăn Idler Impact
Thông số kỹ thuật bắt buộc
Để có báo giá chính xác của nhà máy, hãy cung cấp chiều rộng băng tải phù hợp, đường kính ngoài con lăn, loại bộ phận tác động, chiều cao thả vật liệu, kích thước cục vật liệu, môi trường làm việc, tổng số lượng đặt hàng và cảng giao hàng mục tiêu.
Các kỹ sư kỹ thuật của YUFENG có thể đánh giá đường kính con lăn, vật liệu vỏ, kết cấu đệm, ổ trục, hệ thống đệm kín và khung đỡ phù hợp tùy theo điều kiện tải trọng.
Thông tin liên hệ toàn cầu của Ngọc Phong
jayce@yuphengbelt.com
WhatsApp / WeChat / Di động
+86 15318787602
Địa chỉ nhà máy
Xiagou Villege, ETDZ, Thanh Đảo, Sơn Đông, Trung Quốc
- View as

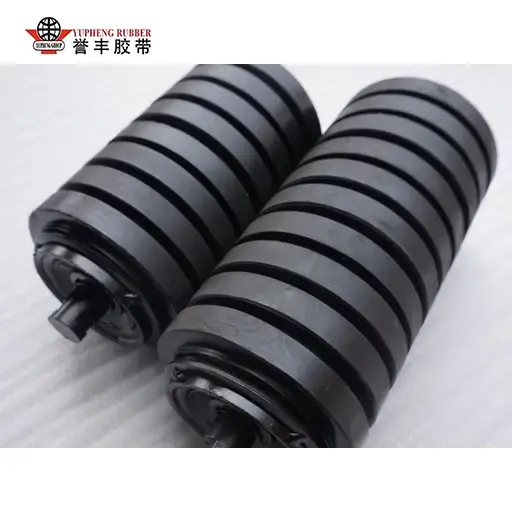

Con lăn làm biếng tác động vòng cao su
