Con lăn làm biếng hoàn trả trực tiếp tại nhà máy cho hệ thống băng tải hạng nặng

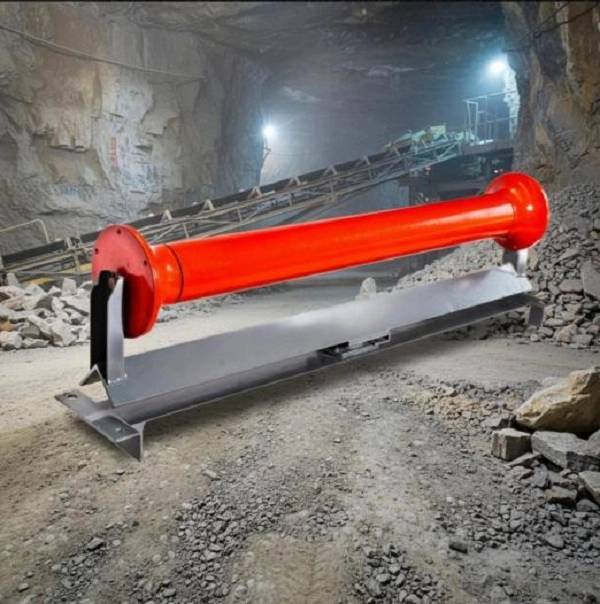

Ngọc Phong Trả lại con lăn làm biếng, còn được gọi là con lăn hồi lưu hoặc băng tải quay lại, được lắp ở phần hồi phía dưới của băng tải để hỗ trợ băng tải rỗng khi nó di chuyển trở lại phần dẫn động hoặc phần đuôi. Chức năng chính của nó là duy trì hình dạng dây đai, giảm độ võng, hỗ trợ chuyển động quay trở lại trơn tru và giúp duy trì việc theo dõi dây đai ổn định.
Ngọc Phong cung cấp các bộ chuyển đổi đĩa song song phẳng, định tâm kiểu chữ V, tự làm sạch xoắn ốc, chống ăn mòn HDPE, mạ kẽm và cao su cho khai thác mỏ, xi măng, cảng, nhà máy hóa chất, nhà máy điện và các ứng dụng vận chuyển vật liệu rời khác. Các vật liệu vỏ, xử lý bề mặt, cấu trúc bịt kín và cấu hình ổ trục khác nhau có thể được lựa chọn theo chiều rộng đai, tính chất vật liệu và môi trường làm việc.
Đường kính ngoài tiêu chuẩn bao gồm 76, 89, 108, 114, 133, 168, 194 và 219 mm, với chiều dài con lăn và độ dày thành có sẵn theo bản vẽ khung băng tải. Các con lăn được thiết kế để tương thích với các cấu trúc băng tải DTII, TD75 và CEMA thông thường.

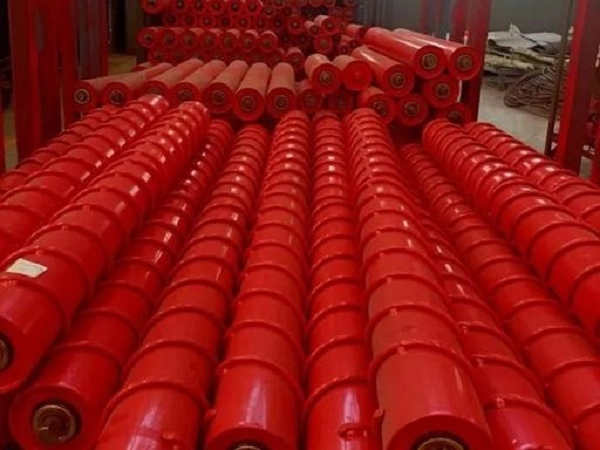

Các loại cho điều kiện băng tải khác nhau
Con lăn làm biếng quay trở lại song song phẳng
Bộ làm việc quay trở lại song song phẳng sử dụng một con lăn hình trụ thẳng duy nhất để hỗ trợ đai không tải. Cấu trúc đơn giản của nó phù hợp với các dây chuyền vận chuyển thông thường chở vật liệu khô và tương đối không dính, nơi cần có đai đỡ cơ bản.
Con lăn làm biếng quay về định tâm kiểu chữ V
Bộ dẫn hướng quay trở lại loại V sử dụng hai con lăn được sắp xếp theo cấu hình chữ V để cung cấp thêm hướng dẫn định tâm cho dây đai. Nó phù hợp cho các dây chuyền vận chuyển đường dài nơi có thể xảy ra hiện tượng lệch băng tải trong quá trình vận hành quay trở lại liên tục.
Con lăn làm biếng quay trở lại tự làm sạch theo hình xoắn ốc
Bộ làm việc quay trở lại dạng xoắn ốc sử dụng cấu hình bề mặt xoắn ốc để giúp loại bỏ đất sét, cát ướt và các vật liệu dính khác khỏi mặt sau của băng tải. Nó thích hợp cho các mỏ ẩm ướt, mỏ đất sét và hệ thống vận chuyển xử lý vật liệu có độ bám dính hồi chuyển cao.
Con lăn làm biếng quay trở lại bằng nhựa HDPE
Bộ làm việc quay trở lại HDPE sử dụng vỏ phi kim loại có khả năng chống gỉ, chống ẩm và các phương tiện hóa học được chọn lọc. Tiếng ồn vận hành thấp hơn và kết cấu chống ăn mòn khiến nó phù hợp với các cảng ven biển, nhà máy hóa chất và môi trường công nghiệp ẩm ướt.
| Loại con lăn | Đặc điểm cốt lõi | Điều kiện làm việc áp dụng |
|---|---|---|
| Flat Parallel Return Idler | Cấu trúc đơn giản và hỗ trợ đai cơ bản | Vật liệu rời khô và các phần trả lại thông thường |
| Bộ làm việc quay trở lại loại V | Cải thiện khả năng định tâm của đai | Đường truyền tải đường dài dễ bị lệch vành đai |
| Trình làm biếng quay trở lại tự làm sạch theo hình xoắn ốc | Loại bỏ chất dính trên bề mặt đai | Vận chuyển mỏ ướt, đất sét và vật liệu dính |
| Người làm biếng trả lại nhựa HDPE | Không rỉ sét, chống ăn mòn và độ ồn thấp | Môi trường ven biển, ẩm ướt và hóa chất |
Cấu hình cho các ứng dụng băng tải khác nhau
Con lăn quay trở lại song song phẳng
Cấu hình song song phẳng là giải pháp hỗ trợ hồi tiêu chuẩn cho phần đai trống bên dưới. Nó phù hợp với than, đá vôi, cát và các vật liệu khối tương đối khô khác, nơi vành đai hồi lưu có yêu cầu căn chỉnh bình thường.

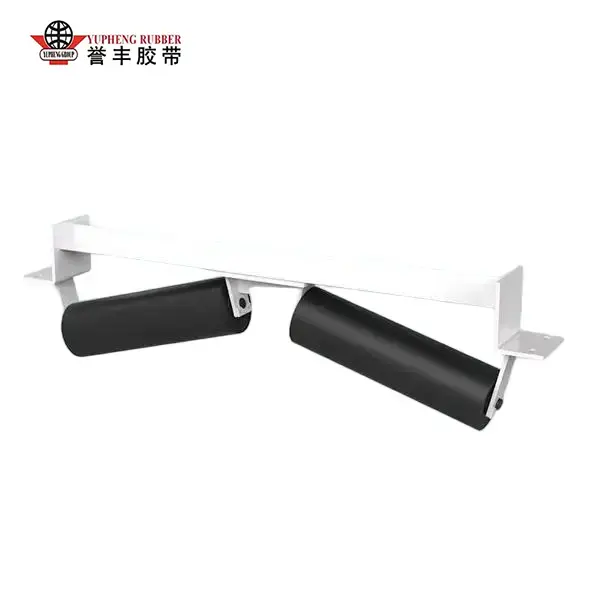

Con lăn hồi tâm định tâm kiểu chữ V
Cấu hình kiểu chữ V cung cấp thêm hướng dẫn ngang khi đai di chuyển dọc theo phần quay trở lại. Nó có thể giúp hạn chế chuyển động của dây đai trái-phải trên hệ thống băng tải dài và giảm sự phụ thuộc vào các bộ phận hiệu chỉnh bổ sung khi thiết kế băng tải cho phép.

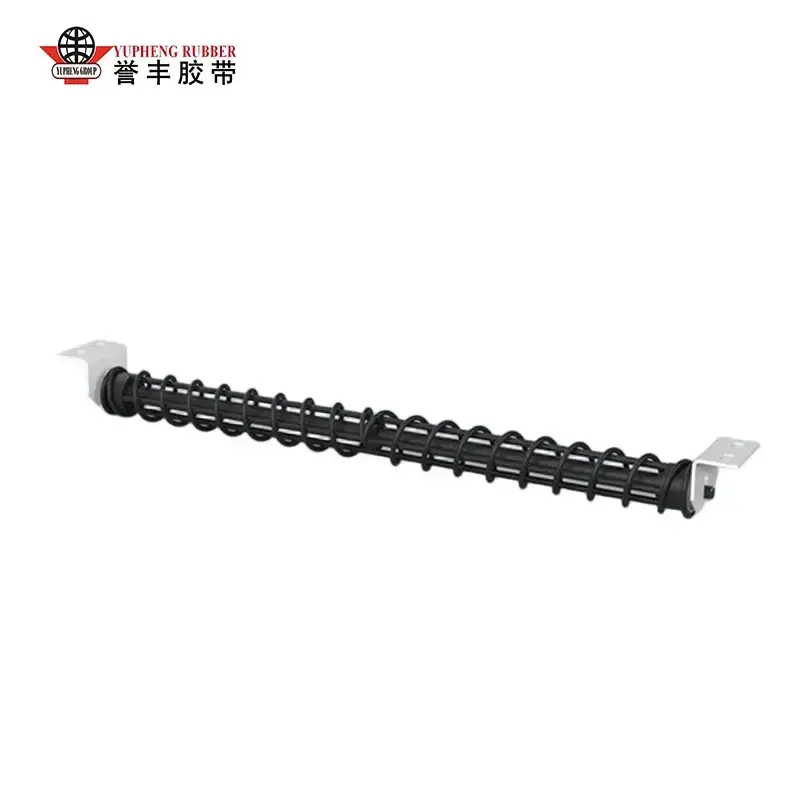

Con lăn quay trở lại tự làm sạch xoắn ốc
Cấu trúc xoắn ốc được thiết kế cho các băng tải hồi lưu mang theo cặn vật liệu dính. Cấu hình xoắn ốc giúp loại bỏ đất sét, bùn và cát ướt tích tụ khỏi bề mặt đai để giảm sự tích tụ vật liệu xung quanh con lăn.
Con lăn hồi mạ kẽm nhúng nóng
Mạ kẽm nhúng nóng cung cấp thêm khả năng chống ăn mòn cho bề mặt con lăn thép. Cấu hình này phù hợp với các kho dự trữ ngoài trời, đường vận chuyển ngoài trời và các môi trường ẩm ướt khác, nơi thép thông thường chưa được xử lý có thể bị ăn mòn nhanh hơn.
Con lăn hồi lưu chống ăn mòn HDPE
Lớp vỏ HDPE giúp loại bỏ rỉ sét bề mặt thép thông thường và cung cấp khả năng chống ẩm, phun muối và các phương tiện hóa học chọn lọc. Nó phù hợp cho các bến cảng ven biển, xưởng hóa chất và các môi trường ăn mòn khác.

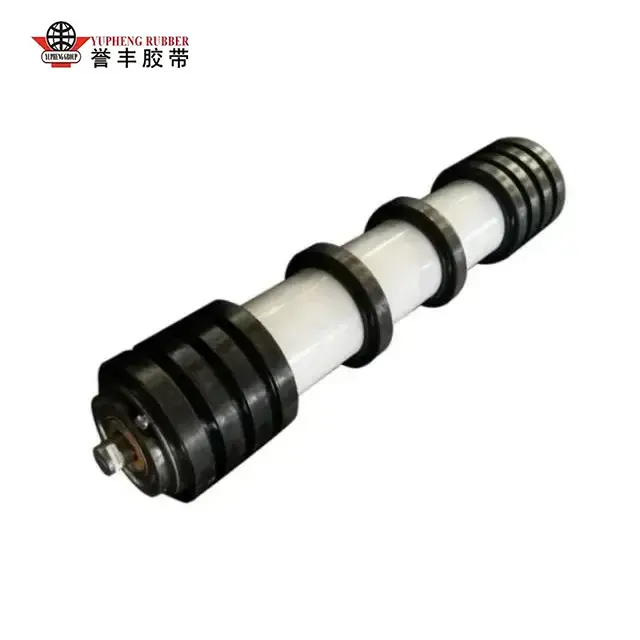

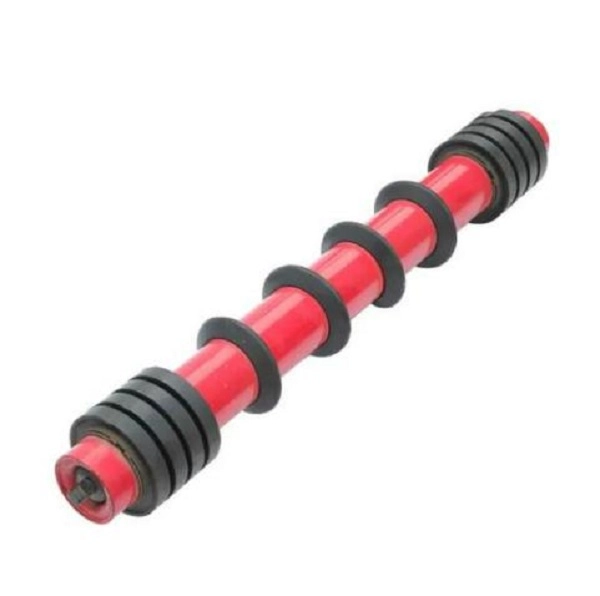

Con lăn quay lại đĩa cao su
Các đĩa cao su được bố trí dọc theo trục lăn giúp tiếp xúc linh hoạt với đai hồi lưu. Cấu trúc có thể hấp thụ một phần rung động của đai và giảm mài mòn trực tiếp giữa đai hồi lưu và bề mặt con lăn thép cứng.
Thông số kỹ thuật
Đường kính con lăn
Ngọc Phong cung cấp đường kính ngoài tiêu chuẩn là 76, 89, 108, 114, 133, 168, 194 và 219 mm. Việc lựa chọn đường kính nên xem xét tốc độ băng tải, chiều rộng băng tải, tải trọng quay trở lại, chiều dài băng tải và các yêu cầu thiết kế của khung băng tải.
Phù hợp với chiều rộng vành đai
Phạm vi bộ làm việc quay trở lại được thiết kế cho chiều rộng băng tải khoảng 500–2400 mm. Chiều dài con lăn và kích thước trục có thể được tùy chỉnh theo kích thước khung và giá đỡ thực tế.
Khả năng tương thích khung băng tải
Các sản phẩm Con lăn làm biếng quay trở lại YUFENG có thể được cấu hình cho các cấu trúc băng tải kiểu DTII, TD75 và CEMA. Người mua nên cung cấp kích thước con lăn hiện có hoặc bản vẽ khung khi thay thế con lăn trong hệ thống băng tải hiện có.
Khả năng tương thích vành đai
Các con lăn có thể được kết hợp với các hệ thống Băng tải Vải, Băng tải Dây thép, Băng tải Sidewall và Hệ thống Băng tải Ống theo chiều rộng băng tải, cấu trúc hồi lưu và cách bố trí băng tải.

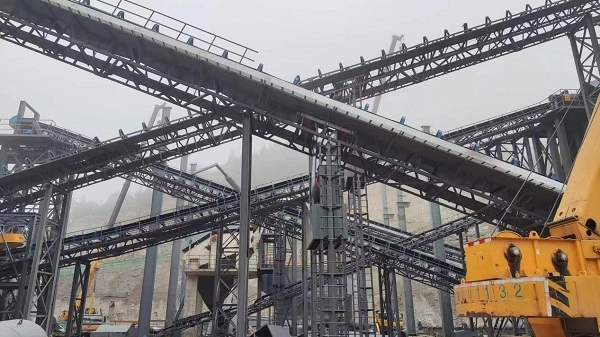

Tùy chọn vật liệu và niêm phong
Vật liệu vỏ con lăn
Vật liệu vỏ có sẵn bao gồm thép carbon Q235, HDPE và thép không gỉ 304. Thép carbon thích hợp cho việc vận chuyển tải trọng nặng nói chung, HDPE cho môi trường nhạy cảm với sự ăn mòn và thép không gỉ 304 cho các ứng dụng yêu cầu khả năng chống ăn mòn cao hơn.
xử lý bề mặt
Các lựa chọn xử lý bề mặt bao gồm phun sơn tĩnh điện, mạ kẽm nhúng nóng và bọc đĩa cao su. Phương pháp xử lý đã chọn có thể phù hợp với độ ẩm ngoài trời, môi trường ăn mòn, các yêu cầu về va đập và tiếp xúc với dây đai.
Cấu trúc niêm phong
Hệ thống bịt kín mê cung nylon tổng hợp đôi và ba có thể được sử dụng để giúp hạn chế sự xâm nhập của bụi và nước vào khoang ổ trục. Phớt tiếp xúc bằng cao su có thể tạo ra một rào cản bổ sung xung quanh cụm ổ trục.
Cấu hình ổ trục
Có thể lựa chọn vòng bi có độ chính xác cao trong nước hoặc vòng bi có khe hở SKF/FAG C3 nhập khẩu theo yêu cầu vận hành, điều kiện vận hành liên tục và thông số kỹ thuật của khách hàng.
Điều kiện làm việc đặc biệt
Các cấu hình đặc biệt như con lăn hồi lưu chống cháy và chống tĩnh điện để khai thác than dưới lòng đất hoặc con lăn chịu nhiệt độ thấp cho các mỏ lộ thiên vùng lạnh có thể được xem xét tùy theo ứng dụng thực tế.
Chân đế hỗ trợ
Ngọc Phong có thể cung cấp giá đỡ con lăn quay trở lại với các kích cỡ khác nhau để con lăn được chọn có thể khớp với khung băng tải và cấu trúc lắp đặt.
Cấu trúc và nguyên liệu thô
Vỏ lăn
Con lăn hồi thép tiêu chuẩn sử dụng ống thép ERW tần số cao Q235, trong khi phiên bản HDPE sử dụng vật liệu HDPE nguyên chất. Độ dày thành vỏ có thể được điều chỉnh theo chiều dài con lăn, tải trọng và cường độ kết cấu cần thiết.
Trục lăn
Thép tròn đặc kéo nguội 45# được sử dụng cho trục theo cấu hình tiêu chuẩn, mang lại khả năng chống uốn và biến dạng trong quá trình vận hành liên tục.
mang
Vòng bi cầu rãnh sâu có khe hở C3 được sử dụng trong cụm quay. Lựa chọn vòng bi ảnh hưởng đến khả năng chống quay, tăng nhiệt độ và tuổi thọ trong quá trình vận hành băng tải liên tục.
Linh kiện niêm phong
Cấu trúc bịt kín có thể bao gồm các vòng mê cung nylon có độ bền cao và các vòng đệm cao su nitrile chịu được thời tiết để giảm bụi và nước xâm nhập vào khoang ổ trục.
Kiểm tra nguyên liệu thô
Ống thép, trục và ổ trục được lấy mẫu và kiểm tra trước khi bước vào quá trình lắp ráp. Vật liệu không đáp ứng yêu cầu kiểm tra của nhà máy sẽ bị loại bỏ trước khi sản xuất.
Chỉ số hiệu suất
| Mục hiệu suất | Yêu cầu tiêu chuẩn | Tiêu chuẩn kiểm tra |
|---|---|---|
| Hệ số cản quay | .000,008 | ISO 15365 |
| Lớp bảo vệ chống bụi và nước | IP65 | Tiêu chuẩn kiểm tra IP |
| Tuổi thọ tải định mức | ≥30.000 giờ làm việc | Kiểm tra lão hóa cấp tốc tại nhà máy |
| Độ đồng tâm vỏ con lăn | .50,5 mm | Kiểm tra chỉ báo quay số |
| Mang thời gian chống lão hóa | Thử nghiệm lão hóa ở nhiệt độ cao ≥500 h | Kiểm tra phòng thí nghiệm nội bộ |
| Khả năng chịu tải tĩnh dọc trục | Tải trọng định mức 1,5 lần mà không bị biến dạng | Kiểm tra áp suất tĩnh |
Hiệu suất thực tế của con lăn phụ thuộc vào đường kính, độ dày thành vỏ, loại ổ trục, cấu trúc bịt kín, tốc độ băng tải, độ căng của đai, điều kiện môi trường và phương pháp bảo trì.
Tài liệu tiêu chuẩn và chất lượng
Tiêu chuẩn ngành băng tải
Các sản phẩm Con lăn làm biếng quay trở lại YUFENG được sản xuất dựa trên các yêu cầu của CEMA, GB/T10595 và ISO15365 đối với thiết bị băng tải và hiệu suất của con lăn.
Yêu cầu an toàn
Con lăn quay trở lại dành cho các ứng dụng khai thác dưới lòng đất có thể được cấu hình theo các yêu cầu an toàn mỏ than hiện hành. Tài liệu an toàn chính xác phụ thuộc vào sản phẩm được chọn và ứng dụng dự định.
Xuất tài liệu
Tài liệu có sẵn có thể bao gồm chứng nhận quản lý chất lượng ISO9001, tài liệu xuất khẩu CE, báo cáo kiểm tra nguyên liệu thô của SGS, tài liệu kiểm tra an toàn mỏ than và báo cáo kiểm tra tuổi thọ và khả năng chống luân chuyển của nhà máy tùy theo sản phẩm và thị trường đích.
Lắp đặt và thay thế
Lắp ráp khung băng tải mới
Giá đỡ con lăn hồi lưu được cố định vào khung băng tải theo khoảng cách thiết kế. Cả hai đầu của trục con lăn đều được căn chỉnh với các lỗ lắp giá đỡ và được cố định bằng các chốt hoặc bu lông được chỉ định. Con lăn phải quay tự do mà không có lực cản bất thường trước khi băng tải được vận hành.
Thay thế con lăn bị mòn
Phải dừng băng tải và cách ly nguồn điện trước khi thay thế. Sau khi tháo các bộ phận khóa trục, con lăn hồi lưu bị hỏng có thể được tháo ra và thay thế bằng bộ phận mới. Con lăn mới cần được kiểm tra độ quay linh hoạt trước khi khởi động lại băng tải.
Bố trí con lăn quay trở lại loại V
Con lăn hồi lưu loại V có thể được bố trí theo các khoảng cách thích hợp trên các đường vận chuyển đường dài nơi mà việc theo dõi băng tải cần được hỗ trợ thêm. Khoảng cách thực tế phải được xác định theo cấu trúc băng tải, hoạt động của dây đai và điều kiện vận hành.
Lắp đặt con lăn xoắn ốc
Nên sử dụng con lăn hồi lưu tự làm sạch dạng xoắn ốc trên băng tải chở vật liệu ướt hoặc dính, nơi mà băng tải có thể tích tụ ở phía hồi lưu. Việc lắp đặt phải đảm bảo rằng bề mặt xoắn ốc phù hợp với hướng chạy của dây đai và cấu trúc băng tải.

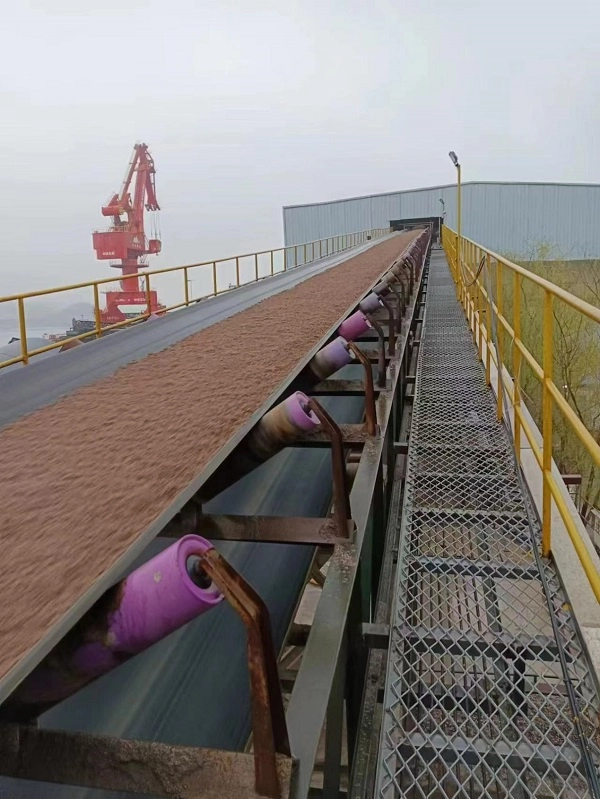

Điều kiện đăng ký
Vận chuyển vật liệu rời khô
Con lăn hồi lưu song song phẳng thích hợp cho các băng tải thông thường vận chuyển các vật liệu tương đối khô như than, đá vôi, cát và cốt liệu.
Dây chuyền băng tải đường dài
Có thể chọn con lăn hồi tâm định tâm loại V khi đường băng tải dài yêu cầu cải thiện khả năng theo dõi dây đai trong hành trình hồi lưu.
Vật liệu ướt và dính
Con lăn hồi lưu tự làm sạch dạng xoắn ốc thích hợp cho các mỏ ẩm ướt, mỏ đất sét và các ứng dụng khác nơi vật liệu dính bám vào bề mặt sau của băng tải.
Môi trường ven biển và hóa chất
Con lăn hồi lưu bằng nhựa HDPE hoặc mạ kẽm có thể được lựa chọn cho các khu vực tiếp xúc với phun muối, độ ẩm hoặc môi trường ăn mòn đã chọn, tùy thuộc vào điều kiện vận hành.
Băng tải vải nhạy cảm
Con lăn hồi lưu bằng đĩa cao su có thể được xem xét khi cần có thêm sự linh hoạt giữa con lăn và đai hồi lưu để giảm độ rung và mài mòn tiếp xúc.
Sản phẩm hệ thống băng tải phù hợp
Dòng băng tải
Ngọc Phong có thể cung cấp Băng tải vải, Băng tải dây thép, Băng tải hông, Băng tải dạng ống, Băng tải có hoa văn và Băng tải thô trên cùng cho các hệ thống vận chuyển vật liệu rời hoàn chỉnh.
Con lăn băng tải khác
Các sản phẩm hỗ trợ bao gồm các con lăn mang máng, các con lăn tác động, các con lăn tự điều chỉnh và các giá đỡ và giá đỡ tương ứng của chúng.
Phụ kiện cao su
Tấm cao su chịu mài mòn, cao su viền băng tải, chất kết dính sửa chữa lưu hóa và bộ vá có thể được cung cấp để lắp đặt băng tải, bảo trì và sửa chữa hiện trường.
Dòng đường ống HDPE
Ống nước HDPE và Ống nạo vét HDPE có thể được cung cấp cho các ứng dụng vận chuyển nước và bùn phụ trợ trong các dự án khai thác mỏ và công nghiệp.
Xử lý tùy chỉnh
Đường kính con lăn, độ dày thành, kích thước trục, cấu trúc bịt kín và các thông số khác có thể được điều chỉnh theo bản vẽ làm việc của khách hàng và yêu cầu về băng tải.
Đóng gói và lưu trữ
Con lăn hồi lưu đường kính nhỏ
Con lăn hồi lưu 76, 89 và 108 mm có thể được bó bằng dây thép, có nắp bảo vệ ở cả hai đầu trục và được đóng gói trong hộp gỗ chắc chắn để vận chuyển quốc tế.
Con lăn quay trở lại hạng nặng lớn
Các con lăn 168, 194 và 219 mm có thể được bố trí trên các pallet gỗ, bọc bằng màng nhựa bảo vệ và cố định khi vận chuyển container để giảm trầy xước và ăn mòn bề mặt.
Con lăn hồi lưu nhựa HDPE
Con lăn HDPE có thể được ngăn cách bằng xốp hoặc các vật liệu đệm khác để giảm va chạm bề mặt và hư hỏng trong quá trình bốc dỡ và vận chuyển.
Yêu cầu lưu trữ
Con lăn quay trở lại phải được lưu trữ theo chiều ngang trên pallet với chiều cao xếp chồng được khuyến nghị không quá 1,2 m. Khi bảo quản ngoài trời nên sử dụng bạt chống thấm nước và tránh tiếp xúc lâu với nước mưa.
Cách chọn con lăn làm biếng quay trở lại chính xác
Chiều rộng băng tải
Cung cấp chiều rộng băng tải và kích thước khung hiện có để có thể xác nhận chiều dài con lăn, cấu hình trục và kích thước khung phù hợp.
Loại con lăn quay trở lại
Nên lựa chọn con lăn quay đĩa phẳng, loại V, xoắn ốc, HDPE và cao su theo yêu cầu theo dõi dây đai, độ bám dính vật liệu, độ ẩm và điều kiện ăn mòn.
Môi trường làm việc
Cung cấp thông tin về mỏ, cảng, hóa chất hoặc môi trường làm việc khác, bao gồm độ ẩm, phun muối, tiếp xúc với hóa chất và điều kiện nhiệt độ. Điều này giúp xác định vật liệu vỏ và xử lý bề mặt thích hợp.
Độ bám dính vật liệu
Khi đất sét ướt, bùn hoặc vật liệu dính có xu hướng đọng lại ở mặt sau của đai, có thể xem xét con lăn hồi lưu tự làm sạch dạng xoắn ốc để giảm tích tụ vật liệu.
Yêu cầu theo dõi vành đai
Đối với các dây chuyền băng tải đường dài có xu hướng lệch đai, con lăn hồi tâm định tâm kiểu chữ V có thể được đánh giá như một phần của sự sắp xếp căn chỉnh phía sau.
Yêu cầu báo giá con lăn làm biếng trả lại
Thông số kỹ thuật bắt buộc
Để có báo giá chính xác, hãy cung cấp chiều rộng băng tải phù hợp, đường kính ngoài con lăn, loại con lăn quay trở lại như phẳng, loại chữ V, xoắn ốc hoặc HDPE, môi trường làm việc, đặc tính vật liệu, tổng số lượng đặt hàng và cảng giao hàng mục tiêu.
Các kỹ sư kỹ thuật của YUFENG có thể đánh giá đường kính con lăn, vật liệu vỏ, cấu hình ổ trục, kết cấu đệm kín và giá đỡ phù hợp theo hệ thống băng tải thực tế.
Thông tin liên hệ toàn cầu của Ngọc Phong
jayce@yuphengbelt.com
WhatsApp / WeChat / Di động
+86 15318787602
Địa chỉ nhà máy
Xiagou Villege, ETDZ, Thanh Đảo, Sơn Đông, Trung Quốc
- View as

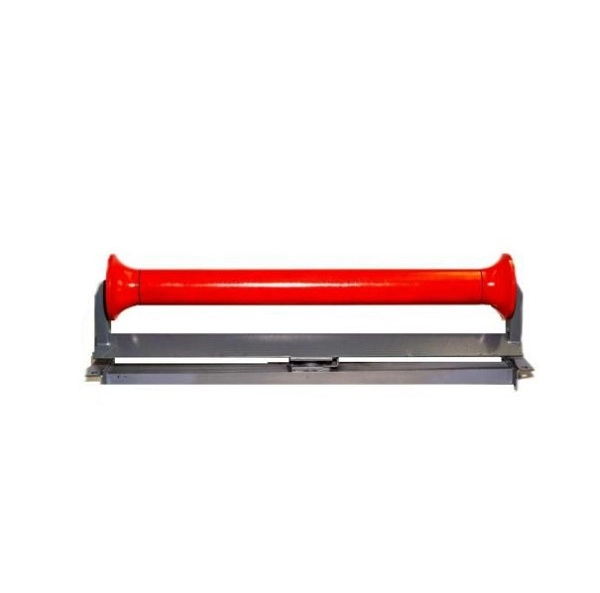

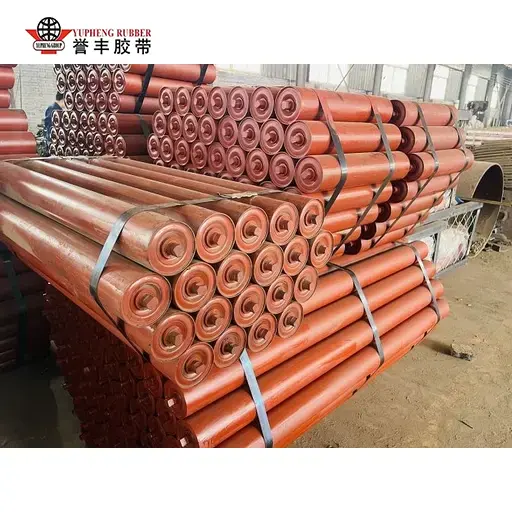

Con lăn làm biếng quay trở lại phẳng
