Đai thang máy cao su trực tiếp tại nhà máy cho các ứng dụng vận chuyển hạng nặng
Ngọc Phong Vành đai thang máy cao su, còn được gọi là đai nâng gầu, là đai cao su gia cố được thiết kế cho hệ thống nâng thẳng đứng vận chuyển ngũ cốc, xi măng, cốt liệu, than đá, khoáng sản và các vật liệu rời khác. Dây đai đóng vai trò là bộ phận chịu tải liên tục cho thang máy gầu và phải chịu được sự uốn cong lặp đi lặp lại xung quanh các ròng rọc cùng với lực căng thẳng đứng liên tục.
Ngọc Phong cung cấp các kết cấu đai thang máy NN, EP và dây thép với độ giãn dài, độ bền kéo và khả năng nâng chiều cao khác nhau. Dây đai có thể được cung cấp các lỗ lắp gầu tùy chỉnh, hợp chất cao su chức năng, gia cố cạnh, chiều dài cố định và đục lỗ trước theo kích thước thang máy và thông số kỹ thuật của gầu.
Phân loại vành đai thang máy bằng cách gia cố thân thịt
Đai thang máy cao su NN
Vải nylon NN mang lại độ co giãn và khả năng chống va đập tốt với kết cấu tương đối tiết kiệm. Nó phù hợp cho các thang máy gầu vừa và nhỏ, đặc biệt là các ứng dụng chở ngũ cốc và vật liệu nhẹ với chiều cao nâng lên tới khoảng 30 m.
Vành đai thang máy cao su EP
Vải polyester EP có độ giãn dài lâu dài thấp hơn và khả năng chống ẩm và nấm mốc tốt hơn so với các cấu trúc làm từ bông thông thường. Nó phù hợp với chiều cao nâng trung bình khoảng 30–80 m và được sử dụng rộng rãi cho thang máy xi măng, cát, cốt liệu và các vật liệu rời khác.
Dây đai thang máy cao su dây thép
Gia cố dây thép cung cấp độ bền kéo rất cao và độ giãn dài cực thấp cho các ứng dụng nâng theo chiều dọc đòi hỏi khắt khe. Nó phù hợp cho thang máy công suất lớn và hệ thống nâng siêu cao trên khoảng 80 m, nơi phải giảm thiểu việc điều chỉnh độ căng thường xuyên.
| Loại thân đai | Đặc điểm cốt lõi | Điều kiện làm việc áp dụng |
|---|---|---|
| Đai thang máy cao su NN | Tính linh hoạt tốt, thi công tiết kiệm, độ giãn dài vừa phải | Thang máy có chiều cao nâng thấp và trung bình, thang máy chở hạt và vật liệu nhẹ |
| Vành đai thang máy cao su EP | Độ giãn dài vĩnh viễn thấp, khả năng chống ẩm và nấm mốc | Thang máy có chiều cao nâng trung bình, xi măng, cát và cốt liệu |
| Dây đai thang máy dây thép | Độ giãn dài rất thấp, độ bền kéo cao | Chiều cao nâng cực cao và thang máy khoáng hạng nặng |
Thông số kỹ thuật và kích thước đai thang máy
Lớp thân thịt
Ngọc Phong cung cấp các loại thân thịt EP100–EP1000, NN100–NN800 và ST630–ST2000. Nên chọn loại thích hợp theo chiều cao thang máy, tải trọng gầu, mật độ vật liệu, tốc độ đai và độ bền kéo cần thiết.
Chiều rộng đai
Chiều rộng vành đai có sẵn dao động từ khoảng 300 mm đến 1600 mm. Chiều rộng đai phải phù hợp với kích thước gầu, lưu lượng vật liệu, chiều rộng vỏ thang máy và cấu hình ròng rọc đầu và đuôi.
Độ dày bìa
Độ dày lớp cao su bọc có thể được tùy chỉnh từ khoảng 3–10 mm tùy theo độ mài mòn của vật liệu, mức độ va đập và điều kiện vận hành.

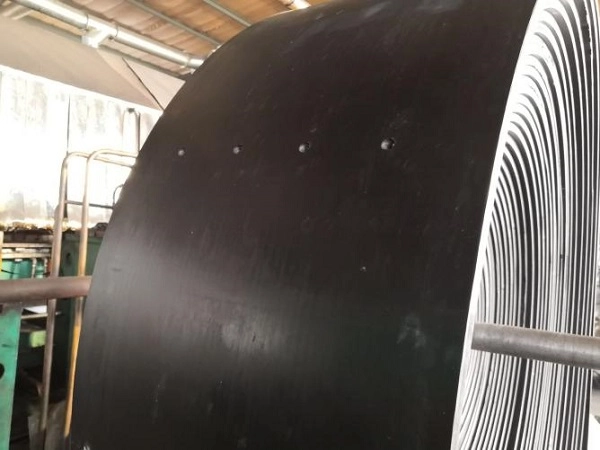

Lỗ gắn thùng
Ngọc Phong hỗ trợ đục lỗ gầu CNC với các lỗ tròn hoặc vuông. Đường kính lỗ, khoảng cách và vị trí có thể được xử lý theo bản vẽ gầu để cung cấp điểm lắp chính xác cho gầu thang máy.
Các loại đai thang máy cho các vật liệu và môi trường khác nhau
Đai thang máy EP chống mài mòn chung
Đai thang máy chịu mài mòn tiêu chuẩn sử dụng hợp chất vỏ cao su tổng hợp tự nhiên hoặc phù hợp để nâng vật liệu khối nói chung. Nó thích hợp cho xi măng, cát, cốt liệu và các vật liệu tương tự trong điều kiện nhiệt độ bình thường, với phạm vi hoạt động thông thường từ -20°C đến +60°C.
Vành đai thang máy cấp thực phẩm
Dây đai thang máy cấp thực phẩm sử dụng hợp chất cao su không độc hại và ít mùi thích hợp cho các ứng dụng xử lý ngũ cốc. Chúng được thiết kế cho gạo, lúa mì, ngô và các vật liệu nông nghiệp tương tự trong đó khả năng làm sạch và các yêu cầu áp dụng về tiếp xúc với thực phẩm là quan trọng.
Vành đai thang máy chống tĩnh điện chống cháy
Cấu hình này sử dụng hợp chất cao su chống cháy và chống tĩnh điện cho các ứng dụng khai thác mỏ dưới lòng đất, nơi yêu cầu khả năng chống cháy và tản tĩnh điện. Các mô hình áp dụng có thể được sản xuất theo yêu cầu an toàn mỏ than MT/T668.
Vành đai thang máy chịu nhiệt độ cao
Cao su phủ chịu nhiệt gốc EPDM được sử dụng cho các ứng dụng liên quan đến vật liệu nóng như clanhke xi măng. Cấu trúc phù hợp có thể xử lý nhiệt độ vật liệu lên tới khoảng 180°C tùy thuộc vào điều kiện vận hành thực tế và công thức dây đai.
Vành đai thang máy chống dầu và ăn mòn
Cao su phủ gốc NBR mang lại khả năng kháng dầu khoáng, chất bôi trơn và các môi trường hóa học chọn lọc tốt hơn. Cấu hình này phù hợp cho các nhà máy hóa chất và thang máy sử dụng nguyên liệu thô, nơi việc tiếp xúc với dầu hoặc chất ăn mòn có thể ảnh hưởng đến các hợp chất cao su thông thường.
Dây thép thang máy nâng siêu cao
Kết cấu dây thép được thiết kế cho tháp nâng cao và thang máy công suất lớn. Độ giãn dài rất thấp và độ bền kéo cao giúp duy trì độ ổn định của dây đai trong khoảng cách nâng thẳng đứng dài và tải gầu nặng liên tục.
Gắn thùng và tùy chỉnh kết cấu
Lựa chọn thân thịt
Khách hàng có thể lựa chọn vải nylon NN, vải polyester co giãn thấp EP hoặc dây thép mạ kẽm tùy theo yêu cầu về chiều cao thang máy, tải trọng gầu và độ bền kéo.
Tùy chỉnh mẫu lỗ

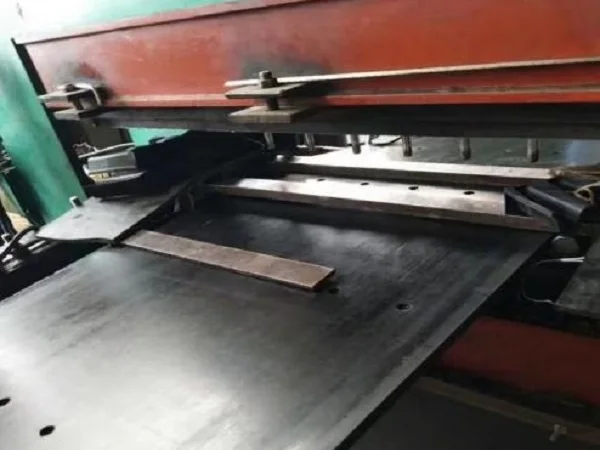

Các lỗ gắn gầu tròn hoặc vuông có thể được đục lỗ CNC theo bản vẽ của khách hàng. Đường kính lỗ, khoảng cách tâm và khoảng cách dọc có thể được điều chỉnh để phù hợp với hệ thống lắp gầu.
Cấu hình bề mặt
Dây đai có thể được cung cấp bề mặt nhẵn hoặc bề mặt có hoa văn chống trượt được lựa chọn tùy thuộc vào thiết kế thang máy và yêu cầu xử lý vật liệu.
Hợp chất cao su chức năng
Các hợp chất cao su chịu mài mòn, cấp thực phẩm, chống cháy, nhiệt độ cao và chịu dầu có thể được lựa chọn tùy theo vật liệu được vận chuyển và môi trường vận hành.
Gia cố cạnh
Cao su chống rách dày có thể được kết hợp để cải thiện khả năng chống lại sự uốn cong lặp đi lặp lại và ứng suất cạnh xung quanh ròng rọc đầu và đuôi.
Dịch vụ có chiều dài cố định và đục lỗ trước
Ngọc Phong có thể cung cấp các đoạn có chiều dài cố định cùng với các lỗ gầu được đục lỗ trước, cho phép chuẩn bị dây đai thành phẩm theo kích thước lắp đặt thang máy trước khi vận chuyển.
Cấu trúc vành đai thang máy và kiểm soát sản xuất
Thân thịt có độ bền kéo cao
Vải NN và EP có độ bền cao hoặc dây thép mạ kẽm cường độ cao tạo thành cấu trúc chịu kéo chính của đai thang máy. Thân thịt được chọn theo khoảng cách nâng cần thiết và điều kiện tải gầu.
Cao su bọc chức năng
Cao su tự nhiên nguyên chất, NBR, EPDM và các hợp chất phù hợp khác có thể được lựa chọn cho các yêu cầu về mài mòn, nhiệt độ, dầu, tiếp xúc với thực phẩm và chống cháy.
Cao su Skim có độ bám dính cao
Cao su xốp chuyên dụng có độ bám dính cao được sử dụng giữa các lớp gia cố và lớp phủ để cải thiện liên kết giữa thân với cao su và giảm sự phân tách xung quanh các khu vực chịu lực căng lặp đi lặp lại.
Gia cố lỗ gầu
Đối với tải gầu nặng, khu vực xung quanh các lỗ lắp có thể được gia cố cục bộ bằng cao su bổ sung để giảm nứt cạnh và duy trì độ ổn định khi buộc bu lông dưới lực căng định mức.
Kiểm tra nguyên liệu thô
Vật liệu vải, dây thép và cao su được lấy mẫu về độ bền kéo, độ giãn dài và độ bền bong tróc trước khi đưa vào dây chuyền sản xuất lưu hóa. Vật liệu không đáp ứng các tiêu chí kiểm tra bắt buộc sẽ không được đưa vào sản xuất.
Hiệu suất vành đai thang máy cho hoạt động theo chiều dọc
| Mục hiệu suất | Yêu cầu tiêu chuẩn | Tiêu chuẩn kiểm tra |
|---|---|---|
| Độ giãn dài khi đứt của thân thịt EP | ≥300% | ISO 6259 |
| Sức mạnh vỏ giữa các lớp | ≥12 N/mm | ISO 2411 |
| Độ giãn dài vĩnh viễn dưới tải định mức | 2,5% | DIN 22102 |
| Che tổn thất mài mòn cao su | .80,8 cm³/1,61 km | ISO 4649 |
| Khả năng chống rách cạnh lỗ đục lỗ | Không có vết nứt dưới sức căng định mức | Thử nghiệm dành riêng cho nhà máy |
Hiệu suất thực tế của đai phụ thuộc vào loại thân, chiều rộng đai, độ dày lớp phủ, tải trọng gầu, tốc độ đai, chiều cao thang máy, đường kính ròng rọc và môi trường vận hành. YUFENG có thể cung cấp dữ liệu thử nghiệm tại nhà máy dành riêng cho sản phẩm theo cấu hình đã chọn.
Tài liệu tiêu chuẩn và chứng nhận
Tiêu chuẩn chung về băng tải
Các sản phẩm Đai thang máy cao su YUFENG được sản xuất theo yêu cầu hiện hành ISO 14890, DIN 22102 và GB/T 7984. Kết cấu dây thép có thể được sản xuất theo DIN 22131 nếu có.
Yêu cầu liên hệ thực phẩm
Vật liệu đai thang máy cấp thực phẩm có thể được lựa chọn theo các yêu cầu hiện hành về tiếp xúc với thực phẩm của FDA và LFGB. Chứng nhận và tài liệu cụ thể phụ thuộc vào công thức nguyên liệu đã chọn và thị trường đích.
Yêu cầu an toàn mỏ than
Cấu hình đai thang máy chống cháy và chống tĩnh điện để khai thác dưới lòng đất có thể được sản xuất theo yêu cầu MT/T668, tùy thuộc vào cấu hình sản phẩm cuối cùng và phạm vi thử nghiệm áp dụng.
Tài liệu có sẵn
Tùy thuộc vào cấu hình được đặt hàng, YUFENG có thể cung cấp tài liệu quản lý chất lượng ISO9001, tài liệu xuất khẩu CE, báo cáo hiệu suất vật liệu của SGS, tài liệu an toàn tiếp xúc với thực phẩm, chứng chỉ an toàn chống cháy mỏ than và báo cáo thử nghiệm sản phẩm của nhà máy.
Nối và lắp đặt dây đai thang máy
Nối lưu hóa nóng
Nên lưu hóa nóng cho các mối nối đai thang máy cố định. Các đầu đai được chuẩn bị theo kết cấu lớp vải hoặc dây thép đồng thời tránh làm hỏng các lỗ lắp gầu lân cận. Cao su xốp có độ bám dính cao phù hợp được đặt giữa các lớp khớp, sau đó được kiểm soát nhiệt và áp suất trong máy lưu hóa phẳng chuyên dụng.
Nối dây cơ khí
Các ốc vít cơ khí đai thang máy đặc biệt có thể được sử dụng để sửa chữa khẩn cấp khi cần lắp đặt nhanh. Phương pháp này phù hợp cho hoạt động tạm thời hoặc ngắn hạn và thường không được khuyến nghị là giải pháp chung lâu dài cho hệ thống thang máy nâng siêu cao và tải trọng nặng.
Lựa chọn ròng rọc
Nên chọn ròng rọc đầu và đuôi có kích thước phù hợp để giảm hiện tượng mỏi do uốn lặp đi lặp lại ở dây đai. Đường kính ròng rọc phải phù hợp với kết cấu khung và thông số kỹ thuật của dây đai.
Điều chỉnh độ căng đai
Hệ thống căng thang máy phải được điều chỉnh theo cấu trúc đai đã chọn và yêu cầu vận hành định mức. Độ căng thích hợp giúp duy trì sự liên kết gầu ổn định và giảm chuyển động của dây đai không cần thiết.
Vị trí lắp gầu
Các lỗ lắp gầu phải khớp chính xác với kích thước gầu nâng. Điều kiện cấp liệu cũng cần được kiểm soát để tránh tác động trực tiếp từ các vật liệu sắc nhọn hoặc quá khổ lên khu vực lắp gầu.
Các thành phần thang máy phù hợp
Dòng băng tải
Ngọc Phong có thể cung cấp Băng tải vải, Băng tải dây thép, Băng tải có hoa văn và Băng tải thô trên cùng cho các hệ thống vận chuyển kết hợp nâng thẳng đứng với vận chuyển vật liệu ngang.
Linh kiện con lăn và ròng rọc
Các sản phẩm phù hợp bao gồm con lăn dạng máng, con lăn chống ăn mòn HDPE và ròng rọc đầu thang máy dành cho các hệ thống xử lý vật liệu tương ứng.
Phụ kiện cao su
Tấm cao su chống mài mòn, chất kết dính sửa chữa lưu hóa và ốc vít đai thang máy có sẵn cho các yêu cầu lắp đặt, bảo trì và sửa chữa hiện trường.
Dòng đường ống HDPE
Ống nước HDPE và ống nạo vét có thể được cung cấp cho các ứng dụng vận chuyển chất lỏng phụ trợ trong các dự án khai thác mỏ và công nghiệp cần mua sắm kết hợp.
Xử lý tùy chỉnh
Ngọc Phong có thể tùy chỉnh chiều rộng, độ dày, đường kính lỗ gầu, khoảng cách lỗ, chiều dài cố định và công thức cao su chức năng theo bản vẽ thang máy và điều kiện vận hành.

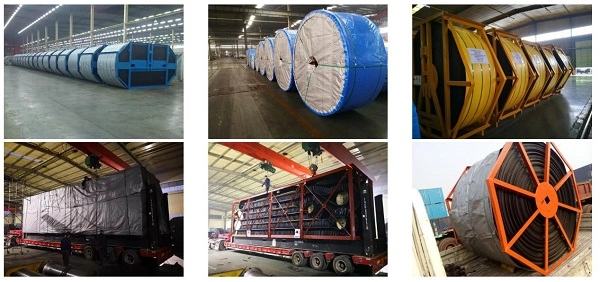

Đóng gói và lưu trữ dây đai thang máy
Cuộn có chiều rộng hẹp
Dây đai thang máy có chiều rộng khoảng 300–800 mm được quấn trên lõi giấy cứng và được bảo vệ bằng màng nhựa chống thấm nước và bao bì dệt bên ngoài.

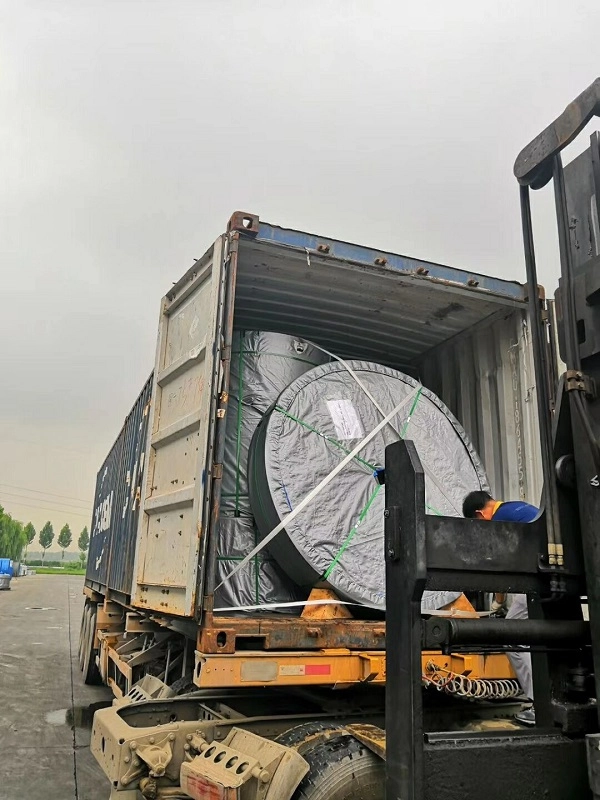

Cuộn dây thép rộng
Dây đai thang máy bằng thép nặng có chiều rộng khoảng 1000–1600 mm có thể được cố định bằng dây đai thép gia cường, bạt bảo vệ và pallet gỗ nặng để vận chuyển container.
Phần dây đai được đục lỗ trước
Các phần được đục lỗ trước tùy chỉnh được bảo vệ bằng vật liệu xốp hoặc đệm riêng biệt để giảm biến dạng và hư hỏng xung quanh các lỗ lắp gầu trong quá trình xử lý.
Yêu cầu lưu trữ
Các đai phải được bảo quản theo chiều ngang trong nhà kho khô ráo và thông thoáng với chiều cao xếp chồng được khuyến nghị không quá 1,2 m. Nên tránh tiếp xúc lâu dài với ánh nắng trực tiếp, nước mưa và dung môi hóa học để giảm lão hóa cao su và hư hỏng vật liệu.
Cách chọn đai thang máy bằng cao su chính xác
Xác nhận chiều cao và công suất thang máy
Tổng chiều cao nâng và khối lượng nguyên liệu hàng giờ là những thông số đầu tiên để chọn loại thân thịt. NN phù hợp với thang máy nhỏ hơn, EP phù hợp với nhiều ứng dụng có chiều cao trung bình và dây thép dành cho hệ thống nâng có tải trọng kéo cao hơn và siêu cao.
Xác nhận yêu cầu về lỗ gầu
Cung cấp đường kính lỗ lắp gầu, khoảng cách, số lượng và kích thước bản vẽ để kiểu đục lỗ đai có thể khớp chính xác với hệ thống gầu.
Xác nhận vật liệu và nhiệt độ
Loại vật liệu, kích thước hạt, độ mài mòn, khả năng tiếp xúc với dầu, tiếp xúc với hóa chất và nhiệt độ xác định công thức cao su phủ thích hợp.
Xác nhận kích thước ròng rọc và lắp đặt
Đường kính ròng rọc đầu và đuôi, chiều rộng đai, kích thước vỏ thang máy và bố trí lực căng phải được xem xét cùng nhau để đảm bảo vận hành đai và hiệu suất uốn phù hợp.
Yêu cầu báo giá dây đai thang máy cao su
Để có báo giá chính xác, hãy cung cấp loại khung, chiều rộng đai, tổng chiều cao thang máy, kích thước và khoảng cách lỗ gầu, loại vật liệu, nhiệt độ làm việc, công suất vận chuyển, tổng số lượng đặt hàng và cảng đích.
Các kỹ sư kỹ thuật của YUFENG có thể đánh giá loại khung, độ dày lớp phủ, cấu hình đục lỗ gầu và công thức cao su chức năng phù hợp theo các điều kiện vận hành hoàn chỉnh của thang máy.
