Nhà sản xuất khung làm biếng băng tải hàng đầu cho hệ thống xử lý vật liệu rời và khai thác mỏ

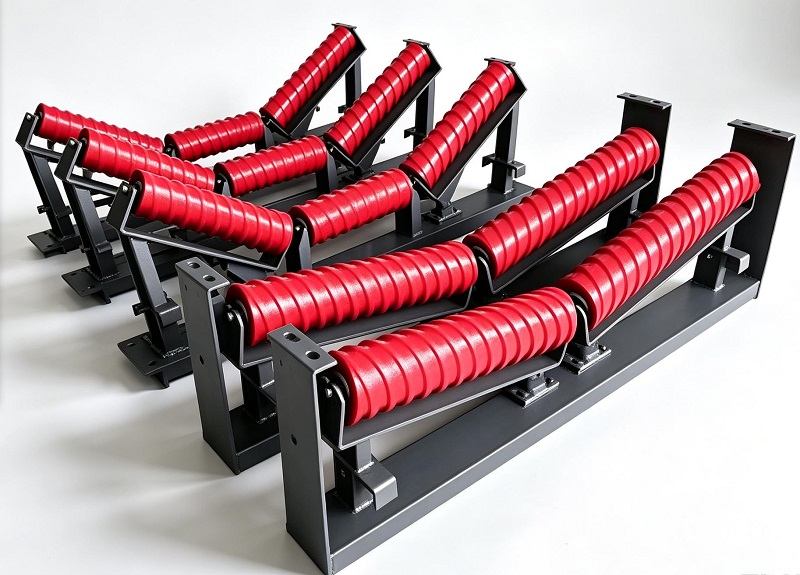

Khung làm biếng máng

Khung làm biếng máng chủ yếu được lắp đặt ở phía vận chuyển của băng tải. Cấu trúc ba con lăn tạo thành hình dạng máng hỗ trợ các vật liệu rời và tăng khả năng vận chuyển. Các góc máng tiêu chuẩn bao gồm 20°, 30°, 35° và 45°.

Loại này thường được sử dụng trong các mỏ than, nhà máy tổng hợp, nhà máy xi măng và hệ thống vận chuyển vật liệu rời, nơi cần hỗ trợ vật liệu liên tục.

Trả lại khung làm biếng

Khung làm việc quay trở lại được lắp đặt ở phía quay trở lại của hệ thống băng tải để hỗ trợ băng tải rỗng sau khi xả nguyên liệu. Cấu trúc đơn giản của nó cung cấp đủ độ cứng đồng thời cho phép thay thế con lăn thuận tiện và kiểm tra định kỳ.

Bởi vì phần quay lại mang ít tải hơn so với phần mang nên thiết kế nhẹ thường được chọn để giảm trọng lượng tổng thể của kết cấu băng tải.

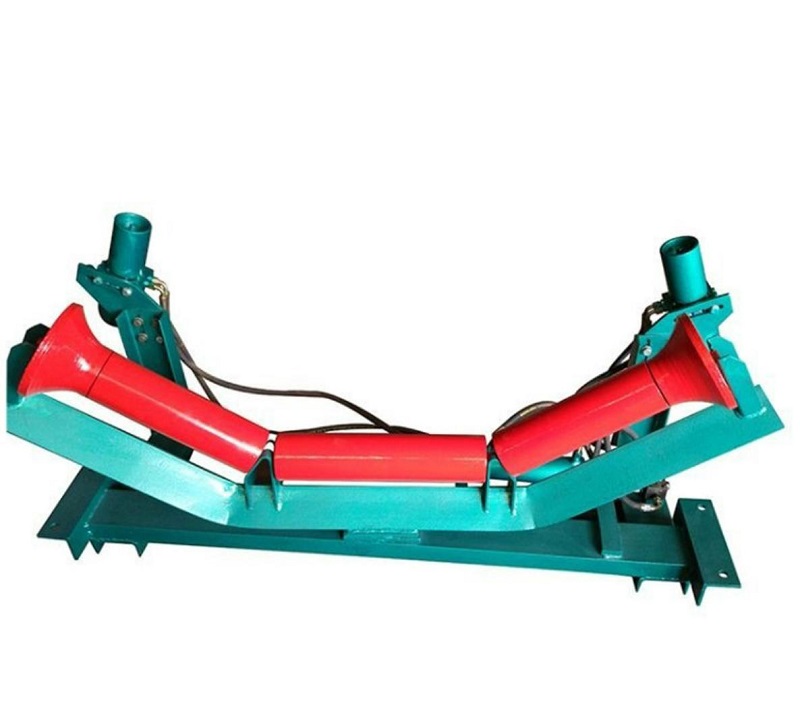

Khung làm biếng tự căn chỉnh

Khung làm việc tự điều chỉnh được thiết kế để điều chỉnh độ lệch của đai trong quá trình vận hành. Khi chuyển động của dây đai lệch khỏi đường tâm, cơ cấu hỗ trợ quay sẽ tạo ra lực dẫn hướng giúp khôi phục khả năng theo dõi dây đai bình thường.

Nó phù hợp cho các băng tải đường dài, các điểm trung chuyển và các ứng dụng mà băng tải có thể thường xuyên bị lệch.

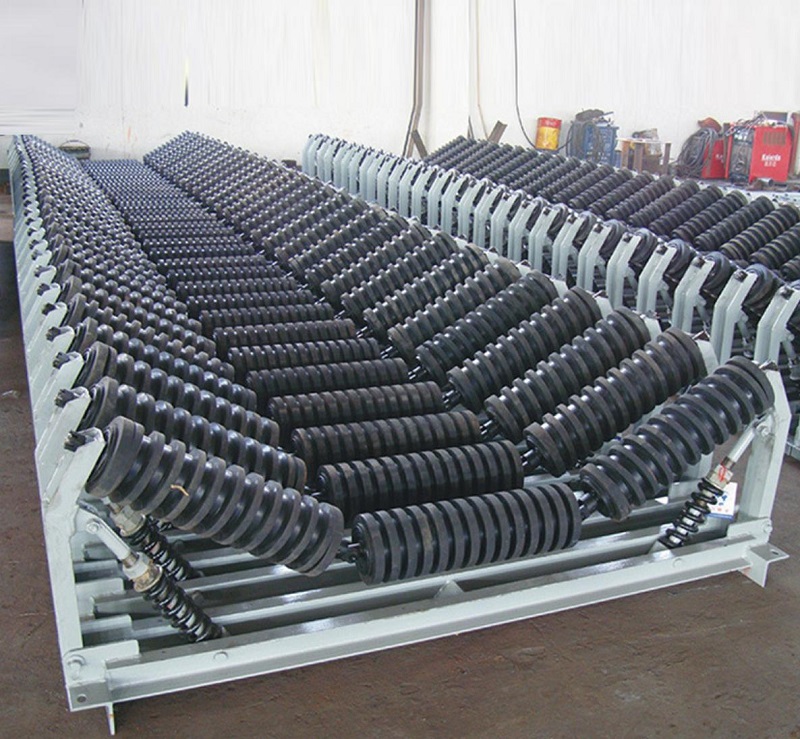

Khung làm biếng tác động

Khung làm biếng tác động sử dụng kết cấu thép gia cố cho các khu vực tiếp xúc với tác động mạnh của vật liệu. Nó thường được lắp đặt tại các điểm cấp liệu, nơi quặng, than hoặc cốt liệu cỡ lớn rơi xuống băng tải.

Cấu trúc được tăng cường hoạt động cùng với các con lăn tác động để hấp thụ sốc tải và giảm rủi ro biến dạng trong điều kiện tải nặng.

Khung chữ H treo

Khung treo loại H treo sử dụng phương pháp lắp đặt treo mà không cần lắp móng truyền thống. Thiết kế mô-đun của nó cho phép điều chỉnh và lắp đặt dễ dàng hơn trong không gian hạn chế.

Nó thường được sử dụng trong các đường hầm khai thác dưới lòng đất, băng tải di động và các dự án yêu cầu tính linh hoạt trong lắp đặt.

Khung làm biếng mạ kẽm

Đối với môi trường làm việc ngoài trời hoặc có tính ăn mòn, YUFENG cung cấp khung làm việc mạ kẽm nhúng nóng. Bề mặt mạ kẽm cải thiện khả năng chống gỉ và giúp kéo dài tuổi thọ sử dụng tại các cảng ven biển, nhà máy hóa chất và kho chứa ngoài trời.

Hướng dẫn cài đặt và vận hành

Lắp đặt khung cố định

Đối với khung máng và khung quay lại, lắp khung vào dầm băng tải và siết chặt tất cả các bu lông cường độ cao. Các khung được lắp đặt trên cùng một phần băng tải phải song song và thẳng hàng với đường tâm của băng tải.

Sau khi cố định khung, lắp các con lăn và kiểm tra xem các con lăn có quay trơn tru mà không có lực cản bất thường hay không.

Lắp đặt khung tự căn chỉnh

Các khung tự sắp xếp nên được lắp đặt ở những khoảng cách phù hợp theo yêu cầu thiết kế băng tải. Cơ cấu quay phải linh hoạt và không bị khóa trong quá trình lắp đặt.

Sau khi vận hành thử, hãy quan sát hiệu suất theo dõi dây đai và xác nhận rằng chức năng tự điều chỉnh hoạt động bình thường.

Lắp đặt khung tác động

Các khung làm việc tác động nên được lắp đặt tại các điểm nạp vật liệu, nơi vật liệu rơi xuống tạo ra lực tác động mạnh. Các phương pháp cố định gia cố có thể được yêu cầu tùy theo điều kiện tải thực tế.

Trước khi vận hành, hãy kiểm tra xem khung có thẳng và không bị biến dạng hay không.

Kiểm tra định kỳ

Kiểm tra thường xuyên nên bao gồm kiểm tra các đường hàn, bu lông, tình trạng lớp phủ bề mặt và các biến dạng có thể xảy ra. Các bu lông bị lỏng cần được siết chặt ngay lập tức, đồng thời các khung bị hư hỏng cần được sửa chữa hoặc thay thế kịp thời.

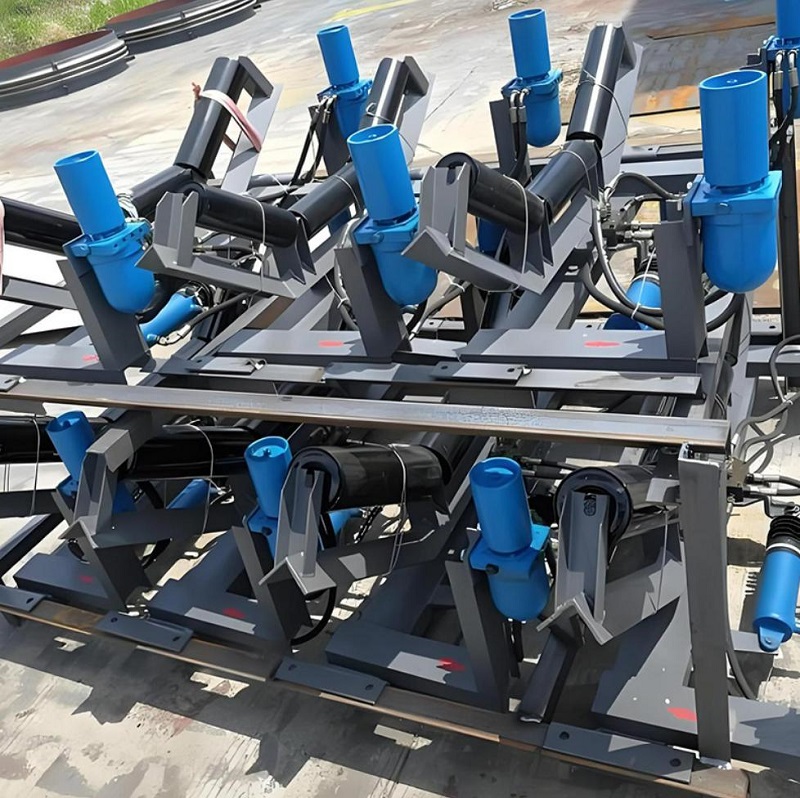

Sản phẩm con lăn băng tải

Các sản phẩm hỗ trợ bao gồm bộ dẫn hướng máng, bộ dẫn hướng quay trở lại, bộ dẫn hướng tác động, bộ dẫn hướng tự làm sạch dạng xoắn ốc, bộ dẫn hướng hồi đĩa cao su và bộ dẫn hướng tự điều chỉnh.

Phụ kiện băng tải

YUFENG cung cấp bệ va đập băng tải, thiết bị làm sạch dây đai, cao su váy, tấm cao su chịu mài mòn và các phụ kiện khác để cải thiện hiệu suất của băng tải.

Giải pháp băng tải hoàn chỉnh

Các băng tải hiện có bao gồm băng tải vải EP, băng tải dây thép, băng tải dệt đặc PVC/PVG của mỏ và băng tải có rãnh chữ V.

Vật liệu thép

Khung chính sử dụng thép cacbon Q235B cho các ứng dụng tiêu chuẩn và thép hợp kim thấp cường độ cao Q355B cho các dự án băng tải hạng nặng đòi hỏi khả năng chịu tải cao hơn.

xử lý bề mặt

Các phương pháp xử lý bề mặt hiện có bao gồm sơn phun epoxy tĩnh điện và mạ kẽm nhúng nóng. Khách hàng có thể lựa chọn biện pháp bảo vệ phù hợp tùy theo môi trường hoạt động.

Chốt và vật liệu hàn

Bu lông, vòng đệm lò xo và đai ốc chống lỏng loại 8,8 có độ bền cao được sử dụng để lắp ráp đáng tin cậy. Vật liệu hàn được lựa chọn theo yêu cầu kim loại cơ bản để đảm bảo độ bền kết cấu.

Tiêu chuẩn và chứng nhận

Câu hỏi thường gặp

Làm cách nào để chọn loại khung làm biếng phù hợp?

Việc lựa chọn phụ thuộc vào tiết diện băng tải, tải trọng vật liệu, mức độ va đập và môi trường làm việc. Khung máng được sử dụng để chở các phần, khung hồi vị hỗ trợ các đai rỗng và khung va đập được khuyên dùng cho các khu vực tải.

YUFENG có thể tùy chỉnh khung làm biếng theo bản vẽ không?

Đúng. YUFENG có thể tùy chỉnh kích thước khung, lỗ lắp, phương pháp lắp đặt và xử lý bề mặt theo bản vẽ của khách hàng và yêu cầu về băng tải.

Vật liệu nào được sử dụng cho khung làm biếng YUFENG?

Khung tiêu chuẩn sử dụng thép carbon Q235, trong khi thép cường độ cao Q355 có sẵn cho các ứng dụng hạng nặng. Bảo vệ bề mặt có thể bao gồm phun sơn hoặc mạ kẽm nhúng nóng.

Khung YUFENG có tương thích với hệ thống băng tải CEMA không?

Đúng. YUFENG thiết kế khung dẫn động theo TD75, DT II(A), CEMA và các yêu cầu hệ thống băng tải liên quan cho các ứng dụng quốc tế.

YUFENG có thể cung cấp những chứng chỉ nào?

YUFENG có thể cung cấp các báo cáo kiểm tra ISO9001:2015, CE, SGS và các tài liệu kỹ thuật liên quan theo yêu cầu của dự án. Các sản phẩm cũng được sản xuất theo tiêu chuẩn CEMA và có thể hỗ trợ các yêu cầu dự án liên quan đến MSHA và TUV.
