Nhà sản xuất chuyên nghiệp về đào tạo và căn chỉnh con lăn chạy không tải cho hệ thống theo dõi băng tải

Ngọc Phong Huấn luyện và căn chỉnh con lăn làm biếng, còn được gọi là bộ làm việc định tâm tự huấn luyện, con lăn tự căn chỉnh ma sát hoặc bộ làm việc theo dõi dây đai, được thiết kế để giúp điều chỉnh độ lệch của đai ngang trong quá trình vận hành băng tải. Nó chủ yếu được lắp đặt trên các băng tải đường dài, nơi việc theo dõi băng tải liên tục rất quan trọng để giảm sự cố tràn vật liệu, mài mòn cạnh và chuyển động dây đai không ổn định.

Cụm con lăn thường bao gồm một con lăn mang chính, con lăn dẫn hướng thẳng đứng và khung đỡ có thể xoay được. Khi băng tải di chuyển ra khỏi đường tâm dự định của nó, con lăn dẫn hướng sẽ nhận lực ngang và làm cho khung đỡ lắc lư, tạo ra lực điều chỉnh dẫn dây đai trở lại vị trí chạy đã thiết kế.

Ngọc Phong cung cấp các bộ điều khiển đào tạo ma sát, các bộ điều khiển đào tạo hình nón, các bộ điều khiển căn chỉnh hoàn trả loại V, cấu hình mạ kẽm, các phiên bản HDPE và các kết cấu con lăn dẫn hướng đặc biệt cho các hệ thống vận chuyển vật liệu rời, xi măng, cảng, khai thác mỏ, hóa chất và khác.

Đào tạo & Căn chỉnh các loại Idler

Đào tạo ma sát Căn chỉnh Idler

Bộ làm việc căn chỉnh bằng ma sát sử dụng khung xoay với các con lăn dẫn hướng bên để phản ứng với chuyển động của đai ngang. Nó chủ yếu được sử dụng ở phần vận chuyển phía trên của băng tải tải nặng và đường dài, nơi cần kiểm soát độ lệch của đai thường xuyên.

Conical Đào tạo Aligning Idler

Con lăn hình nón sử dụng sự khác biệt về tốc độ bề mặt con lăn do hình dạng côn của nó gây ra để mang lại hiệu ứng định tâm thụ động. Nó phù hợp cho các hệ thống băng tải có tải trọng tương đối nhẹ, bao gồm thiết bị vận chuyển ngũ cốc, bao bì và hậu cần.

Trình điều chỉnh căn chỉnh trả về loại V

Bộ làm việc căn chỉnh hồi lưu kiểu chữ V sử dụng hai con lăn được sắp xếp theo cấu hình hình chữ V để hạn chế chuyển động ngang của đai hồi lưu trống. Cấu trúc tương đối đơn giản của nó làm cho nó phù hợp với phần hồi lưu phía dưới của hệ thống băng tải thông thường.

Loại con lăn	Đặc điểm cốt lõi	Điều kiện làm việc áp dụng
Đào tạo ma sát Căn chỉnh Idler	Hiệu chỉnh khung xoay với phản ứng bên nhạy cảm	Phần vận chuyển phía trên và vận chuyển hạng nặng đường dài
Conical Đào tạo Aligning Idler	Định tâm thụ động thông qua chênh lệch tốc độ con lăn côn	Hạt tải nhẹ, hậu cần và vận chuyển chung
Trình điều chỉnh căn chỉnh trả về loại V	Cấu trúc hình chữ V hạn chế chuyển động của đai trở lại	Phần hồi lưu phía dưới và vận chuyển vật liệu khô

Nguyên tắc theo dõi vành đai tự động

Phát hiện độ lệch vành đai

Khi băng tải di chuyển ngang từ vị trí chạy bình thường của nó, mép băng tải sẽ tiếp xúc với con lăn dẫn hướng thẳng đứng. Con lăn dẫn hướng truyền lực ngang sang khung đỡ.

Phong trào khung xoay

Lực dẫn hướng làm cho toàn bộ cụm con trượt thẳng hàng quay quanh cấu trúc đỡ của nó. Góc xoay được xác định bởi độ lệch của đai và thiết kế của cơ cấu căn chỉnh.

Tạo lực lượng khắc phục

Khi khung con lăn thay đổi hướng so với dây đai, một lực dẫn hướng ngược sẽ được tạo ra để giúp di chuyển dây đai về phía đường tâm của băng tải.

Vành đai trở về trung tâm

Khi dây đai di chuyển trở lại vị trí bình thường, lực ngang tác động lên con lăn dẫn hướng sẽ giảm và cụm căn chỉnh quay trở lại vị trí bình thường, cho phép điều chỉnh theo dõi liên tục trong quá trình vận hành.

Đào tạo & Căn chỉnh cấu hình Idler

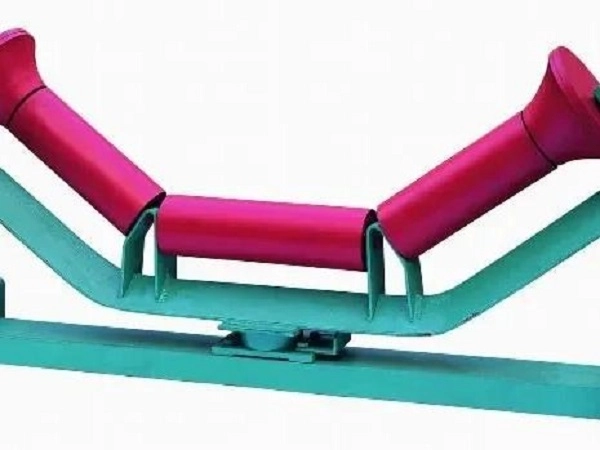

Máy làm việc đào tạo ma sát máng ba con lăn

Thân máng ba con lăn kết hợp với con lăn dẫn hướng thẳng đứng hai bên được sử dụng cho các phần mang phía trên. Nó có thể được lắp đặt ở những khoảng thời gian thích hợp trên các dây chuyền vận chuyển vật liệu nặng đường dài để giúp kiểm soát độ lệch của dây đai.

Con lăn làm biếng đào tạo hình nón

Cấu hình con lăn côn cung cấp khả năng định tâm đai thụ động thông qua sự khác biệt về tốc độ ngoại vi. Nó phù hợp cho các ứng dụng tải nhẹ, nơi cần có tiếng ồn khi chạy thấp hơn và hỗ trợ theo dõi đơn giản.

Trình đào tạo quay trở lại loại V

Cấu trúc kiểu chữ V hỗ trợ đai hồi trống đồng thời hạn chế chuyển động ngang. Nó có thể được sử dụng như một phần của hệ thống theo dõi băng tải phía sau trên băng tải dài.

Người làm biếng đào tạo mạ kẽm nhúng nóng

Con lăn và giá đỡ được xử lý mạ kẽm nhúng nóng để cải thiện khả năng chống ăn mòn trong môi trường vận chuyển ngoài trời như kho dự trữ mở, bến cảng và khu công nghiệp ẩm ướt.

Người làm biếng đào tạo Shell Shell

Con lăn chính sử dụng vỏ HDPE trong khi các bộ phận dẫn hướng được lựa chọn tùy theo ứng dụng. Cấu trúc này tránh được sự ăn mòn vỏ thép thông thường và có thể được sử dụng trong các nhà máy hóa chất, khu vực ven biển và môi trường sương muối.

Người làm biếng đào tạo chống tĩnh điện chống cháy

Vật liệu con lăn dẫn hướng dẫn điện và chống cháy có thể được cấu hình cho các hệ thống vận chuyển mỏ than ngầm hiện hành, nơi các bộ phận theo dõi vành đai phải đáp ứng các yêu cầu an toàn bổ sung.

Thông số kỹ thuật

Mục	Đặc điểm kỹ thuật
Đường kính con lăn tiêu chuẩn	76/89/108/114/133/168/194/219mm
Chiều rộng vành đai phù hợp	500–2400mm
Căn chỉnh các loại	Ma sát / Hình nón / Trả về loại V
Góc xoay	15°–30° cho cấu hình luyện tập ma sát tiêu chuẩn
Chiều cao con lăn dẫn hướng	Có thể tùy chỉnh
Chất liệu vỏ	Thép cacbon Q235 / HDPE / Thép không gỉ 304
mang	Thông quan nội địa có độ chính xác cao / SKF / FAG C3
Bảo vệ niêm phong	Niêm phong mê cung hỗn hợp đôi / ba
xử lý bề mặt	Phun tĩnh điện / Mạ kẽm nhúng nóng / Lagging PU
Ứng dụng	Khai thác mỏ / Xi măng / Cảng / Hóa chất / Vận chuyển vật liệu rời

Tùy chọn tùy chỉnh

Vỏ con lăn chính

Ngọc Phong có thể cung cấp vỏ con lăn chính bằng thép carbon Q235, HDPE và thép không gỉ 304 theo yêu cầu về tải trọng, ăn mòn và môi trường.

xử lý bề mặt

Các tùy chọn phun tĩnh điện, mạ kẽm nhúng nóng và làm trễ PU có sẵn tùy theo yêu cầu về bảo vệ chống ăn mòn, chống mài mòn và môi trường vận hành.

Cơ chế xoay

Cơ cấu hỗ trợ có thể được cấu hình như cấu trúc xoay ma sát, cấu trúc định tâm thụ động hình nón hoặc cấu trúc căn chỉnh hồi lưu kiểu chữ V tùy theo vị trí đai và yêu cầu theo dõi.

Hệ thống niêm phong

Có thể lựa chọn cấu trúc bịt kín mê cung nylon tổng hợp đôi hoặc ba với phớt tiếp xúc bằng cao su để giảm bụi và nước xâm nhập vào khoang ổ trục.

Cấu hình ổ trục

Vòng bi có độ chính xác cao trong nước hoặc vòng bi có khe hở SKF/FAG C3 nhập khẩu có thể được chỉ định theo điều kiện vận hành băng tải và yêu cầu của khách hàng.

Vật liệu con lăn dẫn hướng đặc biệt

Vật liệu con lăn dẫn hướng nhiệt độ thấp, chống cháy và chống tĩnh điện có thể được cấu hình cho các ứng dụng mỏ và vùng lạnh chuyên dụng.

Nguyên liệu thô và xây dựng con lăn

Vỏ con lăn chính

Con lăn thép tiêu chuẩn sử dụng ống thép ERW tần số cao Q235, trong khi cấu hình HDPE sử dụng vật liệu HDPE nguyên chất. Kích thước vỏ và độ dày thành có thể phù hợp với tải trọng băng tải yêu cầu.

Trục lăn

Thép tròn đặc kéo nguội 45# được sử dụng cho trục theo cấu hình tiêu chuẩn, mang lại khả năng chống uốn dưới tải trọng hướng tâm và xoay.

Con lăn dẫn hướng Lớp ngoài

Con lăn dẫn hướng bên có thể sử dụng vật liệu cao su tự nhiên hoặc polyurethane chịu mài mòn để giảm tiếp xúc cứng trực tiếp với mép băng tải trong quá trình hiệu chỉnh theo dõi.

Giá đỡ xoay

Khung xoay có thể được sản xuất từ tấm thép dày Q235 sử dụng quy trình hàn và dập tích hợp để cung cấp hỗ trợ cấu trúc cần thiết cho chuyển động dao động lặp đi lặp lại.

Linh kiện niêm phong

Vòng mê cung nylon có độ bền cao và vòng đệm cao su nitrile chịu được thời tiết được sử dụng để bảo vệ khu vực ổ trục khỏi bụi và hơi ẩm.

Kiểm tra nguyên liệu thô

Các ống, trục và vòng bi thép được lấy mẫu để xác định khả năng chống quay, độ chính xác về kích thước và các đặc tính liên quan đến mỏi trước khi bước vào quá trình lắp ráp. Vật liệu không đủ tiêu chuẩn sẽ bị từ chối.

Chỉ số hiệu suất

Mục hiệu suất	Yêu cầu tiêu chuẩn	Tiêu chuẩn kiểm tra
Hệ số cản quay	.000,008	ISO 15365
Lớp bảo vệ chống bụi và nước	IP65	Tiêu chuẩn kiểm tra IP
Tuổi thọ dịch vụ xoay được xếp hạng	≥30.000 giờ làm việc	Kiểm tra độ mỏi của xích đu tại nhà máy
Độ đồng tâm vỏ con lăn	.50,5 mm	Kiểm tra chỉ báo quay số
Hướng dẫn mất mài mòn cao su con lăn	1,0 cm³/1,61 km	ISO 4649
Khung xoay Góc xoay tự do	15°–30°	Thử nghiệm dành riêng cho nhà máy

Hiệu suất theo dõi thực tế phụ thuộc vào chiều rộng đai, độ căng của đai, căn chỉnh băng tải, cấu hình con lăn, tải trọng vật liệu, vị trí lắp đặt và điều kiện vận hành.

Ứng dụng theo điều kiện băng tải

Vận chuyển vật liệu nặng đường dài

Bộ dẫn hướng thẳng hàng huấn luyện ma sát thích hợp cho các băng tải đường dài vận chuyển quặng, than, nguyên liệu xi măng và các vật liệu rời nặng khác, nơi cần duy trì việc theo dõi dây đai trong quá trình hoạt động liên tục.

Vận chuyển vật liệu tải nhẹ

Bộ dẫn động hình nón có thể được sử dụng để vận chuyển ngũ cốc, sản phẩm đóng gói và vận chuyển cốt liệu nhẹ khi tải trọng đai yêu cầu và lực theo dõi tương đối vừa phải.

Căn chỉnh đai trở lại

Bộ phận dẫn hướng hồi lưu kiểu chữ V được sử dụng ở phần hồi lưu trống phía dưới để giúp hạn chế chuyển động của đai ngang mà không cần thêm các cấu trúc hiệu chỉnh cơ học phức tạp.

Vận chuyển ngoài trời

Cấu hình mạ kẽm có thể được lựa chọn cho các kho dự trữ ngoài trời, bến cảng và môi trường ngoài trời ẩm ướt, nơi độ ẩm trong khí quyển có thể đẩy nhanh quá trình ăn mòn.

Môi trường ăn mòn

Cấu hình vỏ HDPE có thể được xem xét cho môi trường ven biển, hóa chất và sương mù muối, nơi việc giảm ăn mòn kim loại là một phần quan trọng trong việc lựa chọn thành phần băng tải.

Khai thác ngầm

Có thể sử dụng cấu hình con lăn dẫn hướng chống cháy và chống tĩnh điện phù hợp với hệ thống băng tải mỏ than ngầm tuân theo các yêu cầu an toàn liên quan.

Lắp đặt và thay thế

Lắp ráp khung băng tải mới

Giá đỡ căn chỉnh đào tạo phải được cố định vào khung băng tải theo khoảng cách lắp đặt được thiết kế. Sau đó, chiều cao con lăn dẫn hướng phải được điều chỉnh sao cho khoảng cách giữa con lăn dẫn hướng và mép đai khoảng 5–10 mm, trong khi khung hoàn chỉnh phải có khả năng lắc lư tự do.

Điều chỉnh cơ chế xoay

Sau khi lắp đặt, các bu lông cố định khung phải được siết chặt một cách an toàn mà không hạn chế chuyển động xoay được thiết kế. Dây đai phải được vận hành trong các điều kiện được kiểm soát để xác minh hiệu suất theo dõi và cho phép điều chỉnh vị trí giá đỡ cuối cùng nếu cần.

Thay thế con lăn bị mòn

Băng tải phải được dừng và cách ly khỏi nguồn điện trước khi bảo trì. Bộ căn chỉnh hoàn chỉnh có thể được tháo ra sau khi nới lỏng các ốc vít giá đỡ, trong khi con lăn chính hoặc con lăn dẫn hướng bị hỏng có thể được thay thế riêng biệt khi kết cấu cho phép.

Bố cục đường dài

Đối với các dây chuyền băng tải có khoảng cách xa trên khoảng 500 m, việc huấn luyện các nhóm người chạy không tải có thể được sắp xếp theo các khoảng thời gian thích hợp. Khoảng cách thực tế phải được xác định theo sự liên kết của băng tải, hoạt động của dây đai và điều kiện vận hành.

Sản phẩm hệ thống băng tải phù hợp

Dòng băng tải

Ngọc Phong có thể cung cấp Băng tải vải, Băng tải dây thép, Băng tải hông, Băng tải ống, Băng tải có hoa văn và Băng tải thô trên cùng cho các cấu hình băng tải khác nhau.

Dòng con lăn băng tải

Các sản phẩm hỗ trợ bao gồm con lăn mang máng, con lăn tác động, con lăn quay trở lại, cụm con lăn tự điều chỉnh và các giá đỡ và giá đỡ tương ứng.

Phụ kiện cao su

Tấm cao su chống mài mòn, viền băng tải, chất kết dính sửa chữa lưu hóa và bộ vá có sẵn để lắp đặt băng tải, bảo trì và sửa chữa hiện trường.

Dòng đường ống HDPE

Ống nước HDPE và Ống nạo vét HDPE có thể được cung cấp cho các ứng dụng vận chuyển nước và bùn phụ trợ trong các dự án khai thác mỏ và công nghiệp.

Xử lý tùy chỉnh

Ngọc Phong có thể điều chỉnh đường kính con lăn, chiều cao con lăn dẫn hướng, góc xoay, kích thước trục và cấu trúc bịt kín theo bản vẽ làm việc và yêu cầu băng tải của khách hàng.

Tài liệu tiêu chuẩn và chất lượng

Tiêu chuẩn băng tải

Con lăn làm biếng huấn luyện và căn chỉnh YUFENG được sản xuất dựa trên các yêu cầu CEMA, GB/T10595 và ISO15365 đối với thiết bị băng tải và hiệu suất con lăn.

Yêu cầu an toàn

Cấu hình dành cho khai thác ngầm có thể được sản xuất theo yêu cầu an toàn mỏ than hiện hành. Chứng nhận áp dụng tùy thuộc vào cấu hình sản phẩm cuối cùng và mục đích sử dụng.

Tài liệu chất lượng

Tài liệu có sẵn có thể bao gồm chứng nhận quản lý chất lượng ISO9001, tài liệu xuất khẩu CE, báo cáo kiểm tra nguyên liệu thô của SGS, tài liệu kiểm tra an toàn mỏ than và báo cáo kiểm tra độ mỏi của xích đu và tuổi thọ của nhà máy.

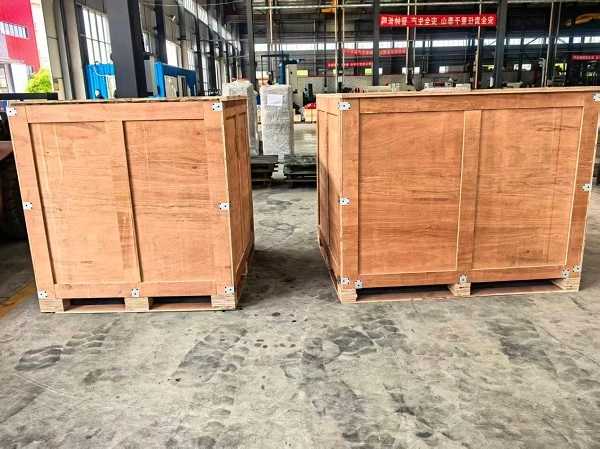

Đóng gói và lưu trữ

Nhóm làm biếng căn chỉnh đường kính nhỏ

Các cụm con lăn thẳng hàng 76, 89 và 108 mm có thể được bó bằng dây thép, lắp nắp bảo vệ trên trục và đóng gói trong hộp gỗ chắc chắn để vận chuyển.

Khung làm việc thẳng hàng nặng lớn

Các nhóm con lăn thẳng hàng nặng 168, 194 và 219 mm có thể được bố trí trên các pallet gỗ và được bảo vệ bằng màng nhựa để giảm trầy xước khung và hư hỏng bề mặt trong quá trình vận chuyển.

Máy xếp hàng HDPE

Cấu hình HDPE có thể được phân tách bằng bọt hoặc vật liệu đệm khác để giảm va chạm và biến dạng bề mặt trong quá trình bốc dỡ.

Yêu cầu lưu trữ

Các thanh ray xếp thẳng hàng huấn luyện phải được cất giữ theo chiều ngang trên các pallet với chiều cao xếp chồng được khuyến nghị không quá 1,2 m. Bảo quản ngoài trời nên sử dụng lớp phủ chống thấm nước và tránh tiếp xúc lâu với nước mưa và ánh nắng trực tiếp.

Cách chọn con lăn tập luyện và căn chỉnh chính xác con lăn chạy không tải

Vị trí băng tải

Trước tiên, hãy xác định xem cần có bộ điều chỉnh căn chỉnh cho phần mang trên hay phần trả về phía dưới. Các bộ dẫn động ma sát thường được sử dụng để mang các phần, trong khi cấu trúc kiểu chữ V thường được sử dụng cho các phần quay trở lại.

Chiều rộng đai và đường kính con lăn

Cung cấp chiều rộng băng tải và kích thước khung hiện có để xác định đường kính con lăn, chiều dài con lăn, cấu hình trục và kích thước con lăn dẫn hướng phù hợp.

Chiều dài và tải trọng của băng tải

Chiều dài băng tải, độ căng của đai và tải trọng vật liệu ảnh hưởng đến cấu trúc theo dõi cần thiết. Các hệ thống tải nặng ở khoảng cách xa thường yêu cầu cấu hình bộ điều khiển huấn luyện phản ứng nhanh hơn so với băng tải tải nhẹ ngắn.

Môi trường làm việc

Độ ẩm, phun muối, tiếp xúc với hóa chất, nhiệt độ và điều kiện ngoài trời nên được xem xét khi lựa chọn kết cấu thép carbon, mạ kẽm, HDPE hoặc thép không gỉ.

Đặc điểm độ lệch vành đai

Tần suất và mức độ nghiêm trọng của sai lệch dây đai phải được đánh giá cùng với việc căn chỉnh băng tải, điều kiện tải và cách bố trí bộ làm việc hiện có trước khi lựa chọn cơ chế huấn luyện phù hợp.

Yêu cầu báo giá Đào tạo & Căn chỉnh người làm biếng

Thông số kỹ thuật bắt buộc

Để có báo giá chính xác, hãy cung cấp chiều rộng băng tải phù hợp, đường kính ngoài của con lăn, loại con lăn thẳng hàng như ma sát, hồi chuyển hình nón hoặc loại V, môi trường làm việc, tổng số lượng đặt hàng và cổng giao hàng mục tiêu.

Các kỹ sư kỹ thuật của YUFENG có thể đánh giá cấu hình con lăn thích hợp, kích thước con lăn dẫn hướng, cấu trúc xoay, hệ thống ổ trục và vòng đệm tùy theo ứng dụng băng tải.

Thông tin liên hệ toàn cầu của Ngọc Phong

E-mail

jayce@yuphengbelt.com

WhatsApp / WeChat / Di động

+86 15318787602

Địa chỉ nhà máy

Xiagou Villege, ETDZ, Thanh Đảo, Sơn Đông, Trung Quốc

View as

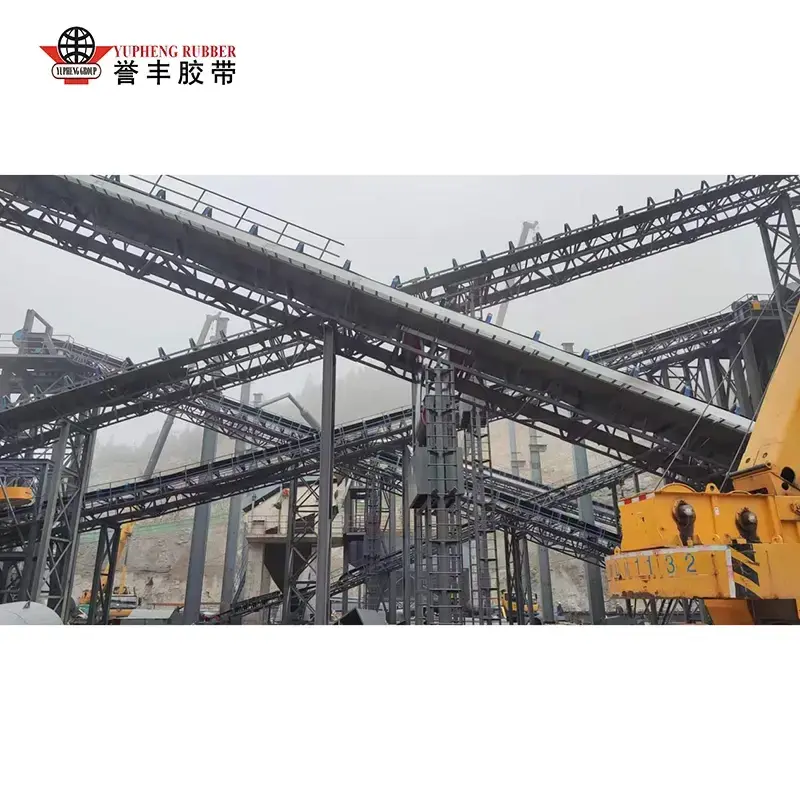

Con lăn làm biếng tự căn chỉnh

Con lăn làm biếng tự điều chỉnh là một bộ phận theo dõi dây đai tự động do YUFENG sản xuất độc quyền, được thiết kế để giải quyết điểm khó khăn của băng tải phổ biến là tình trạng dây đai bị lệch và lệch trong các dây chuyền vận chuyển vật liệu rời nặng. Là nhà sản xuất con lăn băng tải hạng nặng chuyên nghiệp, chúng tôi tích hợp cấu trúc trục cảm ứng cơ học và công nghệ niêm phong mê cung nhiều giai đoạn vào Con lăn làm biếng tự căn chỉnh YUFENG, cung cấp khả năng định tâm đai tự động, tức thì mà không cần hiệu chỉnh thủ công thường xuyên. Lắp ráp làm biếng hoàn chỉnh

Xem thêm >> Gửi yêu cầu >>

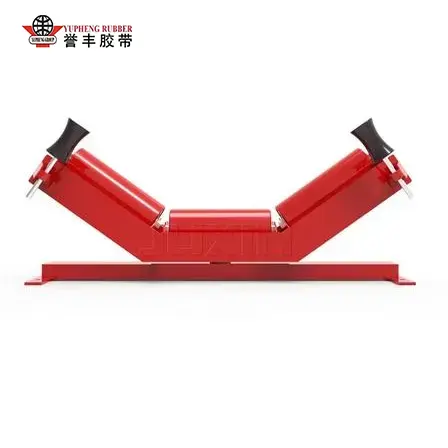

Máng trượt tự căn chỉnh

Duy trì việc theo dõi dây đai chính xác trong các hệ thống băng tải hạng nặng, Bộ làm việc tự căn chỉnh máng YUFENG tự động điều chỉnh chuyển động của dây đai bên do tải không đồng đều, vận hành đường dài và độ lệch khung. Cấu trúc máng 3 con lăn với thiết kế dẫn hướng xoay giúp giữ dây đai vải và dây thép ở chính giữa đồng thời giảm mài mòn mép và tràn vật liệu. Được chế tạo với vòng bi kín và các bộ phận chống ăn mòn, nó mang lại hiệu suất đáng tin cậy trong khai thác mỏ, cảng, xi măng và các môi trường công nghiệp khắc nghiệt khác.

Xem thêm >> Gửi yêu cầu >>

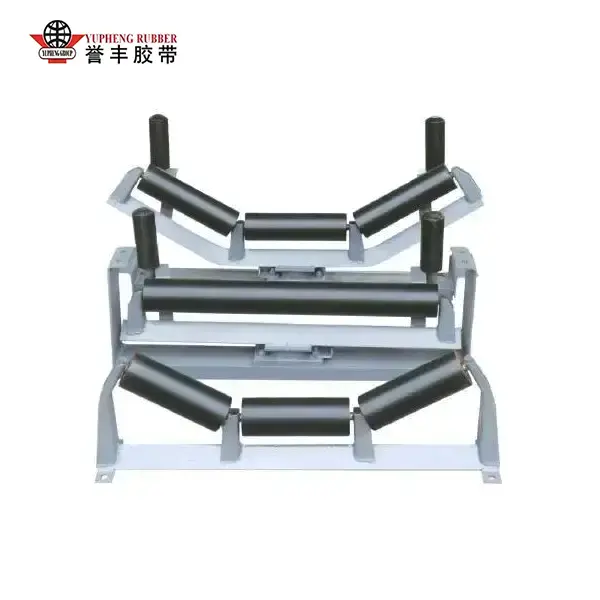

Trả về Idler tự căn chỉnh
