Máng trượt tự căn chỉnh

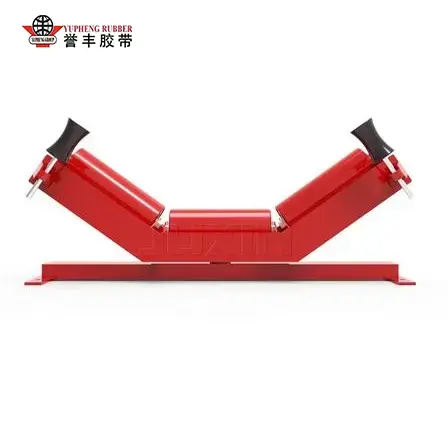

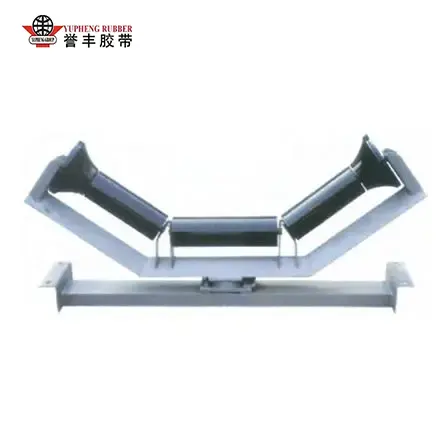

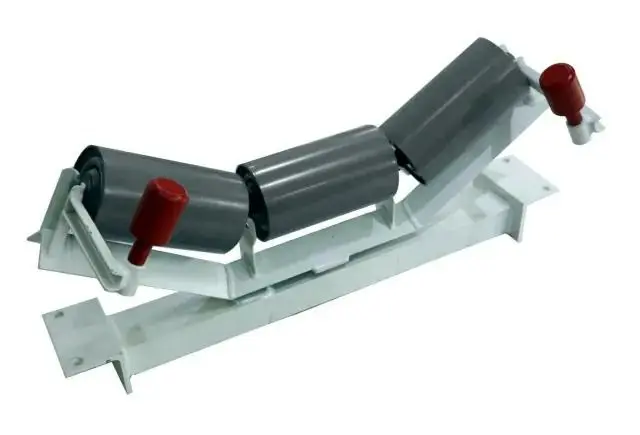

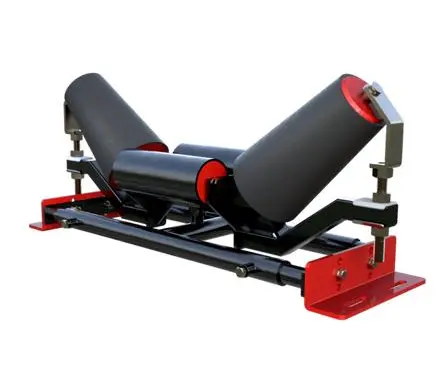

YUFENG Troughing Self-Aligning Idler là bộ mang máng ba con lăn được tối ưu hóa đặc biệt được phát triển dành riêng cho dải băng tải chịu tải, được thiết kế để tích hợp các chức năng hỗ trợ vật liệu cơ bản và định tâm đai tự động trong một cụm. Khác với các bộ dẫn hướng máng cố định thông thường chỉ cung cấp khả năng chịu tải mà không điều chỉnh độ lệch, cải tiến cốt lõi của sản phẩm này nằm ở kết nối trục xoay trung tâm nổi giữa giá đỡ con lăn trên và khung đế, kết hợp với các con lăn dẫn hướng chống lệch dọc được lắp đặt ở cả hai bên cánh.

Khi băng tải di chuyển sang trái hoặc phải trong quá trình vận hành, mép đai tiếp xúc với con lăn dẫn hướng thẳng đứng và tạo ra lực đẩy ngang, khiến toàn bộ khung máng phía trên quay 5°–8° quanh trục chính trung tâm. Sau đó, các con lăn cánh nghiêng tạo ra lực kéo ngang ngược để đẩy đai lệch trở lại đường tâm của thiết bị, đạt được khả năng theo dõi liên tục theo thời gian thực mà không cần nguồn điện bên ngoài hoặc sự can thiệp của con người.

Cấu trúc máng ba con lăn tạo thành bề mặt vận chuyển vật liệu hình chữ V ổn định, tăng khả năng tải vật liệu khối và giảm sự đổ tràn bên ngay cả khi khối lượng tải dao động.

Bộ làm việc này phù hợp với tất cả các loại băng tải phổ biến bao gồm dây đai thép dòng ST và dây đai vải nhiều lớp, áp dụng cho cả đường dây vận chuyển khoảng cách ngắn và hệ thống vận chuyển đường dài trên bộ với chiều dài trên 2 km.

Nó giải quyết một cách hoàn hảo các khuyết điểm của các bộ dẫn động cố định truyền thống như căn chỉnh thủ công thường xuyên, mài mòn mép đai nghiêm trọng và ngừng hoạt động khẩn cấp thường xuyên do dây đai trật bánh hoàn toàn, trở thành phụ kiện tiêu chuẩn bắt buộc cho các dây chuyền vận chuyển cố định công nghiệp vừa và nặng.

Lựa chọn nguyên liệu & thủ công sản xuất

1. Chất liệu khung & đế

Toàn bộ khung đỡ, giá đỡ con lăn phía trên và đế cố định sử dụng thép cacbon cán nóng Q235B với độ dày tấm từ 4mm đến 8mm. Hàn sử dụng hàn hồ quang được bảo vệ bằng khí hỗn hợp để loại bỏ các lỗ rỗng và biến dạng bên trong mối hàn; xử lý bề mặt bao gồm sơn phun chống rỉ tĩnh điện, mạ kẽm nhúng nóng hoặc sơn epoxy cho các khu vực nhà máy hóa chất có độ ẩm cao và ăn mòn ven biển.

Trục xoay trung tâm sử dụng thép tròn sáng kéo nguội 45# đã qua xử lý tôi và tôi, có khả năng chống xoắn cao và độ mài mòn khi quay thấp để đảm bảo khung xoay linh hoạt sau hàng nghìn giờ hoạt động liên tục.

2. Nghề lắp ráp con lăn

Vỏ con lăn là các ống thép liền mạch ERW có độ chính xác cao với độ dày thành 3,0–6,0mm, vỏ chống ăn mòn HDPE tùy chọn để vận chuyển khoáng sản hóa học. Trục đỡ bên trong được quay chính xác đến độ đồng tâm ≤0,7mm để giảm thiểu độ rung khi chạy.

Vòng bi rãnh sâu có khe hở C3 được lắp đặt ở cả hai đầu con lăn, khớp với các vòng đệm nylon tổng hợp ba giai đoạn cùng với các khoang chứa mỡ bên trong. Mỡ bôi trơn chống rỉ gốc lithium được đổ sẵn trong quá trình lắp ráp, ngăn chặn sự xâm nhập của bụi, bùn và nước mưa để tránh kẹt vòng bi và hỏng rỉ sét. Con lăn cánh có thể được tùy chỉnh với độ trễ cao su cho các tình huống xử lý vật liệu ướt, có độ ma sát cao.

3. Quy trình kiểm tra toàn bộ máy

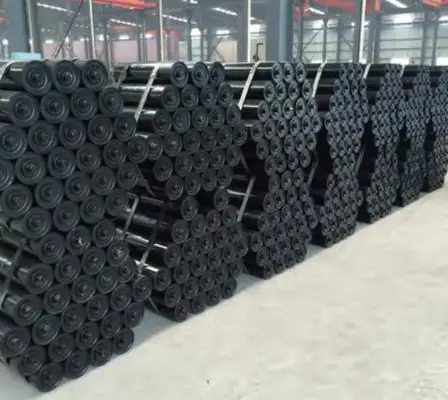

Mỗi Máy làm việc tự căn chỉnh máng YUFENG đã hoàn thành đều hoàn thành quá trình kiểm tra toàn bộ tại nhà máy trước khi giao hàng, bao gồm kiểm tra khả năng chống quay của con lăn, kiểm tra độ linh hoạt khi xoay trục, kiểm tra độ kín ngâm trong nước ổ trục, kiểm tra biến dạng tải khung và kiểm tra độ bám dính của lớp phủ chống gỉ. Các sản phẩm không đủ tiêu chuẩn được loại bỏ tại mỗi nút sản xuất để duy trì hiệu suất lô nhất quán cho việc mua sắm dự án ở nước ngoài.

Nguyên tắc làm việc & Dữ liệu so sánh thử nghiệm hiệu suất

1. Logic làm việc định tâm tự động

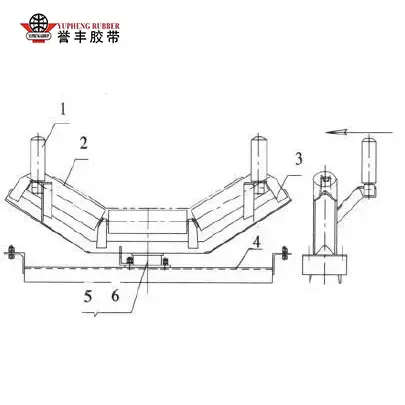

Cơ cấu theo dõi hoạt động dựa trên cơ chế truyền ma sát cơ học thuần túy không có bộ phận phụ trợ điện tử hoặc thủy lực. Dưới tải trọng cân bằng thông thường, khung làm việc ở vị trí trung lập và ba con lăn máng hỗ trợ đều cho băng tải và vật liệu rời. Khi nạp vật liệu không đồng đều, gió ngang hoặc lực căng đai không nhất quán gây ra hiện tượng trôi ngang, cạnh đai sẽ ép con lăn dẫn hướng theo chiều dọc, truyền lực ngang sang cụm giá đỡ phía trên.

Giá đỡ quay quanh trục trung tâm, nghiêng con lăn cánh bên lệch về phía trước để tạo ra lực ma sát hướng tâm ngược với hướng lệch của đai. Sau khi dây đai trở về tâm, ma sát cân bằng sẽ khôi phục bộ dẫn động về trạng thái trung hòa, tạo thành một chu trình điều chỉnh thời gian thực vòng kín trong suốt quá trình vận hành thiết bị. Các con lăn dẫn hướng thẳng đứng cũng đóng vai trò là điểm dừng giới hạn để ngăn chặn sự trật bánh hoàn toàn của dây đai trong các điều kiện sai lệch cực độ.

2. Dữ liệu kiểm tra độ tương phản trường so với Trình làm việc máng cố định thông thường

Một thử nghiệm theo dõi liên tục kéo dài sáu tháng đã được hoàn thành trên dây chuyền mỏ than lộ thiên có chiều rộng 1200mm để định lượng khoảng cách về hiệu suất:

Kết quả thử nghiệm xác nhận rằng việc lắp đặt Bộ làm việc tự căn chỉnh máng YUFENG ở khoảng cách 30 mét dọc theo đường băng tải giúp giảm đáng kể tổn thất vận hành và đầu vào lao động cho các doanh nghiệp sản xuất vật liệu rời.

Các trường hợp ứng dụng trong ngành thực tế

Dòng sản phẩm chạy không tải này có hồ sơ hỗ trợ ổn định trong nhiều dự án công nghiệp nặng ở nước ngoài, với dữ liệu vận hành chu kỳ dài có thể kiểm chứng được trên các lĩnh vực khai thác mỏ, cảng, xi măng và luyện kim.

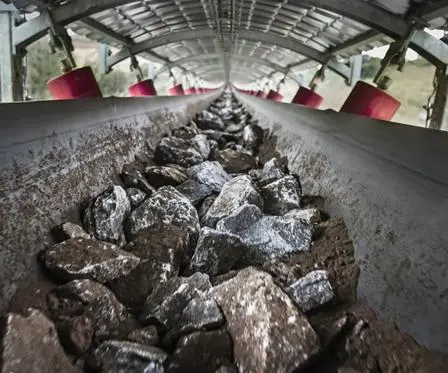

Trường hợp 1: Dây chuyền vận chuyển mỏ than lộ thiên ở Đông Nam Á

Một hệ thống băng tải cố định khoảng cách trung bình dài 1,8km vận chuyển than thô đã sử dụng Bộ làm việc tự căn chỉnh máng YUFENG của chúng tôi cho tất cả các vị trí vận chuyển theo dõi bên, hoạt động trong điều kiện độ ẩm cao cục bộ, bụi nặng và điều kiện gió thay đổi.

Sau ba năm hoạt động liên tục 24 giờ, các khung con lăn không bị biến dạng rỉ sét, các con lăn quay trơn tru mà không bị kẹt ổ bi, và băng tải dây thép chính duy trì định tâm ổn định mà không bị rách cạnh hay đổ vật liệu trên diện rộng. Khách hàng đã hủy bỏ hai nhân viên bảo trì toàn thời gian ban đầu được giao công việc hiệu chỉnh dây đai hàng ngày, nhờ đó tiết kiệm được chi phí lao động rõ ràng.

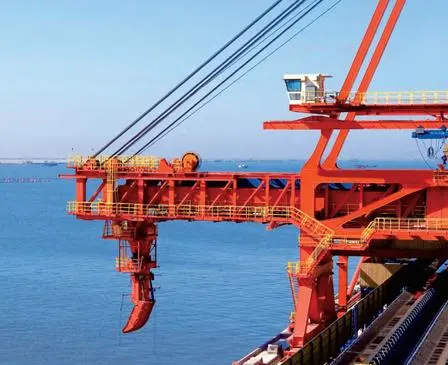

Trường hợp 2: Trạm xử lý quặng rời cảng ven biển châu Âu

Băng tải dỡ quặng có chiều rộng 1400mm của cảng phải đối mặt với sự cản trở của gió ngược mạnh mẽ quanh năm, điều này trước đây thường gây ra hiện tượng lệch vành đai với các con lăn cố định tiêu chuẩn. Sau khi trang bị thêm cụm bộ dẫn động máng tự điều chỉnh, độ lệch do gió gây ra sẽ được loại bỏ hoàn toàn. Khung mạ kẽm và con lăn bịt kín nhiều giai đoạn thích ứng với sự ăn mòn của sương muối ven biển, kéo dài chu kỳ thay thế linh kiện từ 6 tháng lên 24 tháng.

Các kịch bản ứng dụng chính khác bao gồm dây chuyền vận chuyển clinker xi măng trong nước, băng tải dự trữ tại bãi luyện kim quặng sắt và hệ thống cấp liệu cho máy nghiền đá tổng hợp, với phản hồi nhất quán của khách hàng về hiệu suất vận chuyển máng ổn định và tỷ lệ hỏng hóc cực thấp. Hình ảnh vận hành tại chỗ và tài liệu tham khảo dự án hoàn chỉnh có thể được cung cấp để người mua đánh giá theo yêu cầu.

Thông số kỹ thuật sản phẩm hoàn chỉnh

Ưu điểm cốt lõi & Tại sao chọn YUFENG Troughing Idler

Theo dõi vành đai cơ khí tự động

Khung trục nổi tự động phản ứng với chuyển động của dây đai, giúp duy trì hoạt động tập trung mà không cần căn chỉnh thủ công thường xuyên và giảm công việc bảo trì định kỳ.

Tăng cường niêm phong & bảo vệ môi trường

Phớt mê cung nhiều lớp giúp ngăn bụi, bùn và nước mưa xâm nhập vào cụm ổ trục, làm cho bộ đệm phù hợp với các môi trường vận chuyển xi măng, cảng và khai thác mỏ có yêu cầu khắt khe.

Hỗ trợ máng ổn định & Bảo vệ độ lệch

Cấu trúc máng ba con lăn giúp hỗ trợ ổn định cho các vật liệu rời, trong khi con lăn dẫn hướng thẳng đứng giúp hạn chế chuyển động quá mức của dây đai và giảm nguy cơ trật bánh đai và hư hỏng mép.

Tùy chỉnh thông số kỹ thuật linh hoạt

YUFENG hỗ trợ các góc máng, đường kính con lăn và xử lý khung tùy chỉnh để phù hợp với các chiều rộng băng tải khác nhau, điều kiện tải trọng và kết cấu dây đai, bao gồm dây thép và băng tải vải.

Sản xuất tiêu chuẩn hóa & Kiểm tra đầy đủ

Mỗi tổ hợp Idler tự căn chỉnh đều trải qua quá trình kiểm tra hiệu suất và sản xuất có hệ thống trước khi giao hàng. Chất lượng nhà máy ổn định giúp giảm tần suất thay thế và nâng cao độ tin cậy cho các dự án băng tải ở nước ngoài.

Tổng chi phí vận hành thấp hơn

Bằng cách giảm độ mòn mép đai, công việc căn chỉnh thủ công, thời gian ngừng hoạt động không mong muốn và yêu cầu bảo trì, Bộ làm biếng tự căn chỉnh YUFENG giúp giảm chi phí vận hành lâu dài của hệ thống vận chuyển vật liệu rời.

Hỗ trợ kỹ thuật trực tiếp tại nhà máy

YUFENG vận hành các cơ sở thử nghiệm và xử lý con lăn hoàn chỉnh, đồng thời cung cấp tư vấn thông số, tùy chỉnh bản vẽ, cung cấp trực tiếp tại nhà máy và hướng dẫn kỹ thuật sau lắp đặt cho các dự án xử lý vật liệu rời.

Câu hỏi thường gặp

Câu hỏi 1: Yêu cầu về khoảng cách lắp đặt cho Máy làm việc tự căn chỉnh máng YUFENG trên dây chuyền băng tải là gì?

A1: Đối với băng tải xi măng và khai thác mỏ tải trọng trung bình nói chung, hãy lắp đặt một bộ cứ sau 30 mét dọc theo dây vận chuyển. Đối với các băng tải đường bộ đường dài hoặc thiết bị cảng có nhiễu gió ngang mạnh, hãy rút ngắn khoảng cách xuống còn 15–20 mét và bố trí thêm một bộ cách ròng rọc đầu và đuôi 15 mét để điều chỉnh độ lệch của đai trong quá trình chuyển tiếp các đoạn máng phẳng.

Câu hỏi 2: Bộ làm việc này có thể được trang bị thêm cho các hệ thống băng tải cũ hiện có mà không cần sửa đổi khung lớn không?

Đ2: Có. Kích thước lỗ lắp đế tiêu chuẩn tuân theo các tiêu chuẩn khung băng tải phổ biến TD75 và DTII, thay thế trực tiếp các cụm bộ dẫn động máng cố định ban đầu mà không cần cắt hoặc khoan lại thanh giằng băng tải chính. Đối với thiết bị cũ không đạt tiêu chuẩn, chúng tôi cung cấp bản vẽ khung đế tùy chỉnh để phù hợp với kích thước lắp đặt hiện có, hỗ trợ chuyển đổi trang bị thêm liền mạch.

Câu hỏi 3: Những hoạt động bảo trì định kỳ nào được yêu cầu đối với Máy làm việc tự căn chỉnh máng YUFENG?

Câu trả lời 3: Kiểm tra hàng ngày chỉ yêu cầu kiểm tra trực quan xem có bị kẹt con lăn, độ mòn bề mặt con lăn dẫn hướng và bong tróc lớp phủ khung hay không. Tiến hành vệ sinh bụi và vật liệu tích tụ hàng quý xung quanh trục xoay trung tâm để đảm bảo khả năng xoay linh hoạt. Mỡ bôi trơn ổ trục được đổ sẵn có tuổi thọ từ 12–18 tháng trong điều kiện làm việc bình thường; bôi trơn bổ sung chỉ cần thiết cho các vị trí hoạt động liên tục ở nhiệt độ cao.

Các con lăn bị mòn có thể được tháo rời và thay thế riêng lẻ mà không cần tháo toàn bộ khung con lăn, giúp đơn giản hóa đáng kể công việc bảo trì.

Câu hỏi 4: Những phiên bản tùy chỉnh đặc biệt nào có thể được sản xuất cho điều kiện làm việc khắc nghiệt?

A4: Chúng tôi hỗ trợ nhiều nâng cấp tùy chỉnh: Vỏ con lăn chống ăn mòn HDPE để vận chuyển vật liệu muối và khoáng chất hóa học; con lăn cánh cao su dày để xử lý quặng dính ướt; khung mạ kẽm nhúng nóng hoàn toàn cho môi trường sương mù muối ven biển; vòng bi chịu nhiệt độ cao cho dây chuyền vận chuyển clanhke xi măng làm việc trên 70oC; và khung được gia cố chịu lực cao dành cho băng tải có trọng tải cao chiều rộng 1800–2000mm cực rộng.

Liên hệ với chúng tôi

Nếu dự án công nghiệp khai thác mỏ, cảng, xi măng hoặc luyện kim của bạn yêu cầu Bộ làm việc tự căn chỉnh máng YUFENG ổn định, ít bảo trì để giải quyết các vấn đề về độ lệch băng tải dai dẳng, vui lòng gửi ngay chiều rộng băng tải, đường kính con lăn yêu cầu và các thông số điều kiện làm việc tại chỗ cho đội ngũ bán hàng của chúng tôi ngay lập tức.

Chúng tôi có thể cung cấp các mẫu sản phẩm tiêu chuẩn miễn phí, bản vẽ kỹ thuật chi tiết và báo giá mua sắm số lượng lớn mới nhất của nhà máy trong vòng 24 giờ làm việc, cung cấp các bộ phận theo dõi cơ học đáng tin cậy để cắt giảm chi phí vận hành băng tải dài hạn của bạn.
