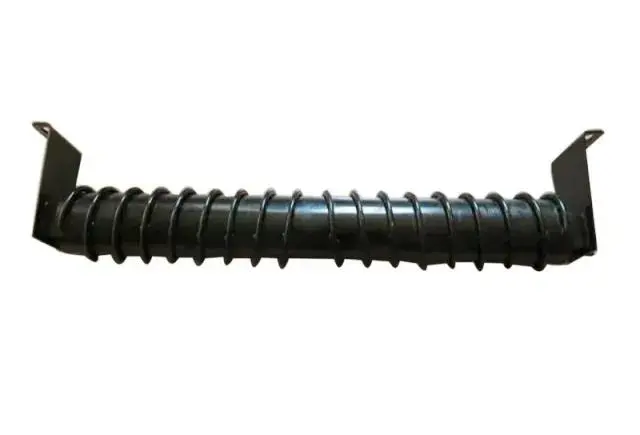

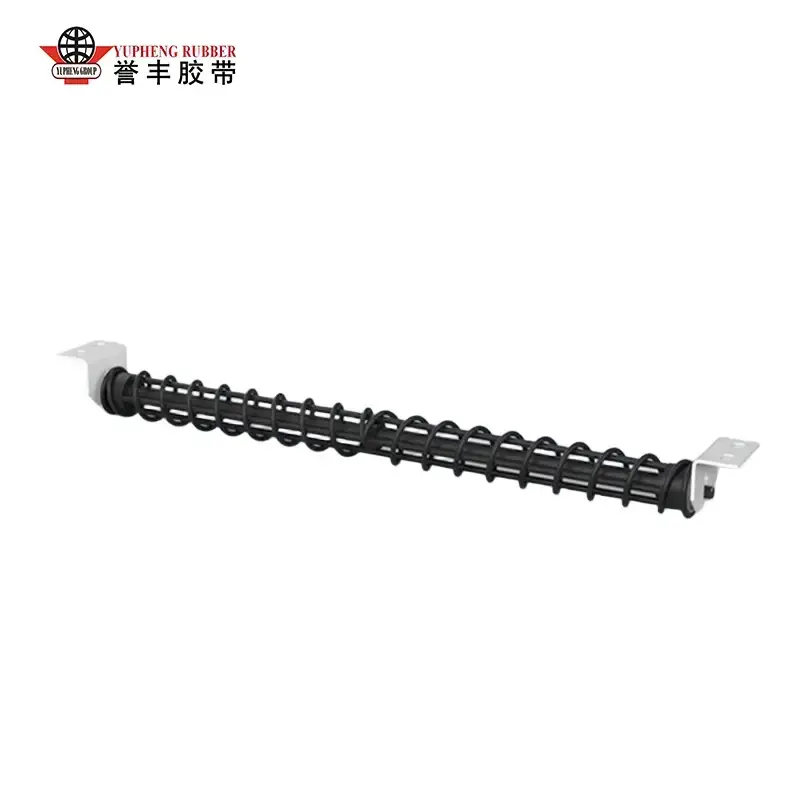

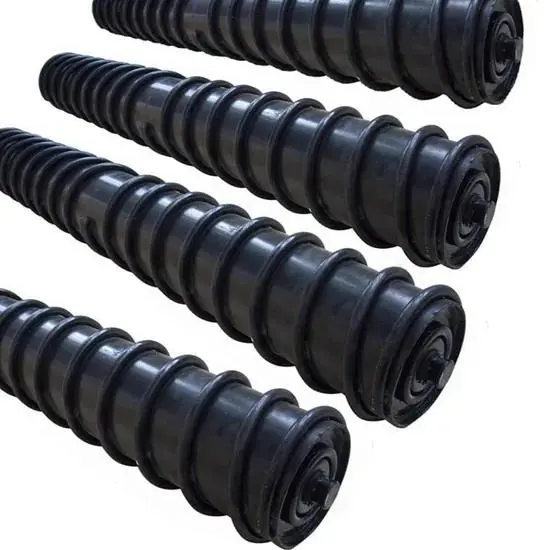

Con lăn làm biếng quay vòng xoắn ốc

YUFENG chuyên về các sản phẩm dòng máy làm băng tải tự làm sạch hiệu suất cao, với cơ sở sản xuất cốt lõi và xưởng tự động đặt tại cụm công nghiệp máy móc băng tải chuyên nghiệp phía Bắc Trung Quốc. Thương hiệu này tích hợp thiết kế cấu trúc xoắn ốc chống dính, nguyên liệu thô có độ bền cao chịu mài mòn và công nghệ bịt kín mê cung đa kênh vào mỗi con lăn quay vòng xoắn ốc.

Thông tin kiểm tra cơ bản

YUFENG đã tiến hành thử nghiệm vận hành hiện trường không gián đoạn trong 6 tháng để đánh giá hiệu suất lâu dài của Con lăn làm biếng quay vòng xoắn ốc trong các điều kiện băng tải quay trở lại đòi hỏi khắt khe. Thử nghiệm bao gồm nhiều môi trường công nghiệp, bao gồm khai thác than dưới lòng đất, vận chuyển clanhke xi măng, dỡ bột khoáng tại cảng và vận chuyển tro nhiệt điện.

Các kịch bản thử nghiệm bao gồm các điều kiện vật liệu có độ bụi cao, độ ẩm cao, bùn và dính, với trung bình 4–9 kg bột quặng dính, bùn và tro còn sót lại bám trên mỗi mét vuông của vành đai quay trở lại. Những điều kiện này được chọn để tái hiện các vấn đề thường gặp về độ bám dính của vật liệu trong quá trình vận chuyển liên tục trong công nghiệp.

Kết quả thử nghiệm đã xác nhận rằng đối với các băng tải quay lại hoạt động với vật liệu dính, chỉ khả năng chịu tải cơ bản là không đủ. Hiệu suất giải phóng vật liệu tự động, khả năng chống bám dính và độ ổn định theo dõi dây đai là rất quan trọng để duy trì hoạt động trơn tru của dây đai. Những yêu cầu về hiệu suất này tạo thành logic thiết kế cốt lõi của YUFENG Idler Roller.

Kiểm tra hiệu suất kết cấu xoắn ốc tự làm sạch

Kiểm tra hiện trường so sánh trong điều kiện vật liệu dính

YUFENG đã tiến hành một cuộc thử nghiệm so sánh hiện trường kéo dài hai tuần giữa Con lăn làm biếng quay vòng xoắn ốc và con lăn làm biếng quay trở lại trơn tru thông thường trong các điều kiện vận chuyển tro dính giống hệt nhau. Kết quả thử nghiệm cho thấy sự khác biệt đáng kể trong yêu cầu kiểm soát độ bám dính và bảo trì vật liệu.

Các con lăn quay trơn thông thường phát triển sự tích tụ vật liệu không đồng đều trên bề mặt con lăn sau 8–12 giờ hoạt động liên tục. Các vật liệu dính tích tụ hình thành các chỗ phồng không đều, gây ra vấn đề lệch đai và cần phải vệ sinh thủ công 12 giờ một lần. Mỗi lần ngừng làm sạch kéo dài khoảng 18–22 phút, làm tăng khối lượng công việc bảo trì và giảm khả năng sẵn sàng của băng tải.

Con lăn làm biếng YUFENG sử dụng cấu trúc chuyến bay xoắn ốc kép đối xứng. Trong quá trình quay con lăn, bề mặt xoắn ốc liên tục loại bỏ các vật liệu dính còn sót lại và dẫn chúng từ tâm đai về phía cả hai bên. Sau 30 ngày hoạt động liên tục, không quan sát thấy sự tích tụ vật liệu rõ ràng trên bề mặt con lăn, loại bỏ nhu cầu vệ sinh thủ công thường xuyên.

1. Thiết kế đường bay xoắn ốc hình chữ S hai chiều đối xứng

Đường bay xoắn ốc bằng thép cường độ cao được hàn chính xác theo quỹ đạo tiếp xúc của dây đai. Cấu trúc xoắn ốc hai chiều tạo ra lực đẩy vật liệu cân bằng hai bên, chuyển đều cặn dính về hai mép băng tải mà không gây mài mòn tập trung hay hư hỏng lớp cao su băng tải.

2. Hệ thống niêm phong hỗn hợp mê cung nhiều lớp

Vòng đệm mê cung nylon ba kênh bên trong kết hợp với vòng chống bụi cao su bên ngoài tạo nên cấu trúc bảo vệ nhiều giai đoạn. Thiết kế này ngăn chặn hiệu quả bụi mỏ, nước bùn và tro mịn xâm nhập vào khoang ổ trục, ngăn ngừa các hư hỏng thường gặp như kẹt ổ trục và tắc nghẽn quay con lăn do nhiễm bẩn vật liệu.

3. Cấu trúc phân bổ trọng lượng cân bằng đồng tâm

Công nghệ tiện CNC tự động kiểm soát độ đồng tâm của ống lăn trong phạm vi tổng chỉ báo 0,3mm. Thiết kế cân bằng động được tối ưu hóa giữ biên độ rung quay dưới 0,8mm trong quá trình vận hành băng tải tốc độ cao, giảm tổn thất do căng đai bổ sung và giảm mức tiêu thụ năng lượng không cần thiết của hệ thống băng tải.

Kiểm tra hiệu suất chống bụi, bùn và chống ăn mòn

Điều kiện thử nghiệm mô phỏng môi trường

Con lăn làm biếng quay vòng xoắn ốc YUFENG được thiết kế cho môi trường vận chuyển ướt ngoài trời và dưới lòng đất. Hiệu suất bịt kín và chống ăn mòn của nó đã được xác minh thông qua thử nghiệm mô phỏng môi trường chuyên nghiệp.

Thử nghiệm mô phỏng bắn nước bùn liên tục với tốc độ dòng nước 9mm/giờ, kết hợp tiếp xúc với bụi khoáng nồng độ cao. Các mẫu được vận hành liên tục trong 40 phút liên tục trong những điều kiện khắc nghiệt này để đánh giá độ tin cậy bịt kín và hiệu suất chống ăn mòn.

Kết quả kiểm tra đã được xác minh

Sau khi thử nghiệm, khoang ổ trục vẫn khô hoàn toàn mà không có nước hoặc bụi xâm nhập. Vỏ con lăn mạ kẽm nhúng nóng và đường xoắn ốc duy trì lớp phủ chống ăn mòn nguyên vẹn mà không bị bong tróc hoặc hư hỏng bề mặt. Lực cản quay của vòng bi chỉ tăng 3% sau khi thử nghiệm mà không quan sát thấy con lăn bị dừng hoặc hỏng xoay.

Hiệu suất bịt kín và chống ăn mòn ổn định này cho phép YUFENG Idler Roller hoạt động đáng tin cậy ở các cảng ngoài trời có mưa, mỏ ngầm giàu nước và môi trường rửa phun của nhà máy xi măng. Thiết kế này giúp giảm thiểu rủi ro ngừng hoạt động và chi phí thay thế do rỉ sét, tích tụ vật liệu và hư hỏng vòng bi một cách hiệu quả.

Chống lệch thông minh và so sánh vận hành hiệu quả

Thông qua thử nghiệm vận hành và tải tại chỗ liên tục, con lăn quay vòng xoắn ốc YUFENG nhận ra hiệu suất vận hành toàn diện cao hơn 40% so với các con lăn quay trở lại trơn tru thông thường, với dữ liệu so sánh cụ thể được hiển thị trong bảng dưới đây:

Thông số kỹ thuật sản phẩm tiêu chuẩn đã được xác minh

1. Nguyên liệu vỏ con lăn

Con lăn làm biếng YUFENG sử dụng ống thép carbon ERW liền mạch có độ chính xác cao Q235 làm vật liệu vỏ con lăn. Mỗi ống đều trải qua quá trình kiểm tra nguyên liệu thô nghiêm ngặt trước khi sản xuất và được xử lý chống ăn mòn mạ kẽm nhúng nóng để cải thiện khả năng chống mài mòn, chống va đập và độ tin cậy vận hành lâu dài ngoài trời và dưới lòng đất.

2. Phạm vi chiều rộng băng tải phù hợp

Con lăn làm biếng tiêu chuẩn hỗ trợ chiều rộng băng tải từ 400mm đến 2000mm, bao gồm các hệ thống vận chuyển vật liệu khối hạng nhẹ, trung bình và hạng nặng.

3. Tùy chọn đường kính ngoài con lăn tiêu chuẩn

Đường kính con lăn tiêu chuẩn hiện có bao gồm Φ89mm, Φ108mm, Φ133mm, Φ159mm, Φ168mm và Φ219mm. Tùy chỉnh đường kính đặc biệt có sẵn theo cấu trúc băng tải và yêu cầu vận hành.

4. Khả năng chịu tải tĩnh của con lăn đơn

Khả năng chịu tải tĩnh con lăn đơn tối đa đạt 1500kg, đáp ứng yêu cầu của hệ thống vận chuyển đường dài xử lý các vật liệu nặng như quặng khoáng sản, than đá và vật liệu công nghiệp rời.

5. Độ dày băng tải phù hợp

Con lăn tương thích với các băng tải có độ dày từ 3mm đến 18mm, bao gồm băng tải cao su tiêu chuẩn, băng tải khai thác chống cháy và băng tải xi măng chịu mài mòn.

6. Phạm vi thích ứng nhiệt độ hoạt động

Con lăn làm biếng quay vòng xoắn ốc YUFENG duy trì hoạt động ổn định từ -40°C đến +65°C, giúp nó phù hợp với môi trường khai thác ngoài trời ở nhiệt độ thấp và dây chuyền sản xuất công nghiệp nhiệt độ cao.

7. Trọng lượng tịnh của con lăn đơn tiêu chuẩn

Trọng lượng tịnh tiêu chuẩn dao động từ 6,2kg đến 28,7kg tùy thuộc vào đường kính con lăn, chiều dài hiệu dụng và cấu hình kết cấu.

8. Cấu hình vòng bi tiêu chuẩn

Con lăn sử dụng vòng bi rãnh sâu ZZ có độ hở C3 với lực cản quay thấp, khả năng chịu giãn nở nhiệt và đổ đầy dầu mỡ không cần bảo trì để hỗ trợ vận hành ổn định trong suốt chu kỳ dịch vụ.

Các trường hợp ứng dụng tại chỗ của người dùng công nghiệp thực sự

1. Ứng dụng băng tải hồi lưu mỏ than ngầm

Một khách hàng khai thác than dưới lòng đất trước đây thường xuyên gặp phải hiện tượng kẹt máy quay trở lại do chất nhờn than ướt và tích tụ bột đá. Những hỏng hóc này dẫn đến sai lệch dây đai, gián đoạn sản xuất nhiều lần và chi phí vệ sinh thủ công cao.

Sau khi thay thế các con lăn quay trở lại truyền thống bằng Con lăn làm biếng YUFENG, hệ thống băng tải đã hoạt động liên tục trong sáu tháng. Các ca làm sạch thủ công hàng ngày đã được loại bỏ, lỗi sai lệch dây đai giảm hơn 70% và chi phí thay thế bộ làm việc không tải hàng tháng đã giảm hơn 55%. Giải pháp này cũng giảm thiểu rủi ro về an toàn khi bảo trì ngầm do việc vệ sinh thiết bị thủ công thường xuyên.

2. Ứng dụng băng tải khoáng rời cảng ven biển

Một kho quặng ven biển hoạt động trong điều kiện mưa liên tục và sương muối biển trước đây bị ăn mòn nhanh chóng và tích tụ bột khoáng. Các bộ chuyển động quay trở lại trơn tru truyền thống gây ra sự tích tụ bề mặt làm trầy xước các băng tải đắt tiền.

Sau khi sử dụng Con lăn quay vòng xoắn ốc YUFENG với vỏ mạ kẽm nhúng nóng và cấu trúc xoắn ốc tự làm sạch, các vấn đề về bám dính vật liệu đã giảm đáng kể. Một lô con lăn được cung cấp đã hoạt động liên tục trong hơn 8 tháng mà không cần thay thế, duy trì hiệu suất ổn định trong môi trường biển khắc nghiệt.

3. Ứng dụng vận chuyển tro dính nhà máy xi măng

Một cơ sở sản xuất xi măng lớn phải đối mặt với hiện tượng bám dính trục lăn hồi lưu nghiêm trọng do tro clinker ẩm. Trước khi thay thế, các đội bảo trì cần phải làm sạch thủ công các con lăn quay trở lại mỗi ca, khiến tiêu tốn nhiều nhân công và băng tải thường xuyên ngừng hoạt động.

Sau khi lắp đặt Con lăn làm biếng YUFENG, cấu trúc xoắn ốc sẽ tự động loại bỏ tro tích tụ trong quá trình vận hành. Chi phí nhân công làm sạch đã giảm khoảng 2/3, đồng thời độ mài mòn của băng tải giảm giúp kéo dài tuổi thọ của băng tải.

Năm lợi thế cạnh tranh cốt lõi

1. Hiệu suất được thử nghiệm tại hiện trường công nghiệp thực tế

Tất cả dữ liệu về hiệu quả làm sạch, hiệu suất chống sai lệch và tuổi thọ sử dụng đều được xác minh thông qua thử nghiệm vận hành băng tải công nghiệp liên tục. YUFENG tập trung vào hiệu suất ứng dụng thực tế hơn là các thông số lý thuyết.

2. Cấu trúc tự làm sạch xoắn ốc đôi đối xứng

Thiết kế xoắn ốc hai chiều liên tục loại bỏ các vật liệu dính trong khi vẫn duy trì sự tiếp xúc cân bằng của dây đai. Nó làm giảm tần số sai lệch của đai, ngăn ngừa mài mòn cục bộ của đai và cải thiện độ ổn định vận chuyển trong điều kiện vật liệu ướt và dính.

3. Bảo vệ chống ăn mòn và niêm phong đa kênh

Sự kết hợp giữa lớp đệm composite dạng mê cung và lớp bảo vệ bề mặt mạ kẽm nhúng nóng giúp ngăn bụi, nước bùn và các vật liệu ăn mòn làm hỏng vòng bi bên trong, hỗ trợ hoạt động lâu dài mà không cần bảo trì.

4. Thiết kế tích hợp để giảm chi phí vận hành

Bằng cách giảm tích tụ vật liệu, tần suất làm sạch, thay thế con lăn và hư hỏng dây đai, Con lăn làm biếng quay vòng xoắn ốc YUFENG giúp khách hàng giảm tổng chi phí bảo trì băng tải và nâng cao hiệu quả sản xuất.

5. Kiểm soát chất lượng nhà máy chuyên nghiệp

YUFENG vận hành các xưởng cắt, hàn, lắp ráp và thử nghiệm tự động theo tiêu chuẩn quản lý chất lượng ISO 9001. Mỗi con lăn hoàn thiện đều trải qua quá trình kiểm tra bao gồm kiểm tra độ đồng tâm, kiểm tra khả năng chống quay và xác minh hiệu suất bịt kín trước khi vận chuyển.

Kịch bản ứng dụng công nghiệp phù hợp

1. Hệ thống băng tải khai thác mỏ

Thích hợp cho các mỏ than ngầm và lộ thiên vận chuyển chất nhờn than ướt, bột gangue và vật liệu khoáng bùn nơi thường xuyên xảy ra hiện tượng bám dính của đai hồi lưu.

2. Vận chuyển hàng rời cảng ven biển

Được thiết kế để vận chuyển bột khoáng, quặng sắt, cát và các vật liệu rời khác trong môi trường biển ẩm ướt có nguy cơ ăn mòn do sương muối.

3. Công nghiệp xi măng, luyện kim và nhiệt điện

Áp dụng cho tro dính, cặn clinker, xỉ lò và các vật liệu công nghiệp khác dễ tích tụ trên các con lăn hồi lưu thông thường.

4. Nhà máy chế biến và tổng hợp khoáng sản

Thích hợp cho hệ thống vận chuyển bùn ướt, cốt liệu cát và xử lý khoáng sản yêu cầu hiệu suất tự làm sạch liên tục.

5. Hệ thống băng tải thường xuyên gặp vấn đề về độ bám dính

Lý tưởng cho bất kỳ đoạn băng tải hồi lưu nào bị tích tụ vật liệu, lệch đai, yêu cầu vệ sinh thường xuyên và tuổi thọ con lăn ngắn.

Tại sao chọn YUFENG?

Giải pháp băng tải tự làm sạch đáng tin cậy từ nhà sản xuất chuyên nghiệp

Con lăn làm biếng quay vòng xoắn ốc YUFENG tích hợp công nghệ kết cấu xoắn ốc chính xác, kinh nghiệm ứng dụng công nghiệp đã được xác minh và kiểm soát chất lượng nhà máy được tiêu chuẩn hóa. Được thiết kế cho môi trường vận chuyển vật liệu dính, nó giúp loại bỏ sự tích tụ vật liệu, giảm các vấn đề về độ lệch của băng tải và giảm thiểu thời gian ngừng hoạt động ngoài dự kiến ​​của băng tải.

Nhà máy cung cấp trực tiếp và hỗ trợ tùy chỉnh

Là nhà sản xuất linh kiện băng tải chuyên nghiệp, YUFENG cung cấp nguồn cung cấp trực tiếp tại nhà máy, thông số kỹ thuật tùy chỉnh, dịch vụ tư vấn kỹ thuật và kết hợp ứng dụng cho các nhà tích hợp hệ thống băng tải số lượng lớn trên toàn cầu.

Cải thiện độ tin cậy của băng tải với YUFENG

Chọn Con lăn làm biếng YUFENG để đạt được hiệu suất tự làm sạch tự động, khả năng bảo vệ chống ăn mòn đáng tin cậy và vận hành đai hồi lưu ổn định cho các ứng dụng băng tải công nghiệp đòi hỏi khắt khe.

Câu hỏi thường gặp

Câu hỏi 1: Sự khác biệt giữa Con lăn làm biếng quay vòng trơn tru và Con lăn làm biếng quay vòng xoắn ốc là gì?

Bộ điều khiển quay trở lại trơn tru thông thường chỉ cung cấp hỗ trợ dây đai cơ bản. Các vật liệu dính có thể dễ dàng tích tụ trên bề mặt con lăn, gây lệch đai và yêu cầu vệ sinh thường xuyên.

Con lăn làm biếng YUFENG sử dụng cấu trúc xoắn ốc hai chiều để liên tục loại bỏ các vật liệu còn sót lại trong quá trình vận hành, giữ cho bề mặt tiếp xúc của dây đai sạch hơn và giảm các vấn đề sai lệch do tích tụ vật liệu gây ra.

Câu 2: Làm thế nào để kiểm tra chất lượng của con lăn làm biếng quay vòng xoắn ốc trước khi mua?

Khách hàng nên tập trung vào ba điểm chính:

1. Chất lượng hàn xoắn ốc

Đường bay xoắn ốc phải được hàn chắc chắn vào vỏ con lăn để tránh bị lỏng khi vận hành lâu dài.

2. Cấu trúc niêm phong

Một con lăn đáng tin cậy nên sử dụng vòng đệm mê cung nhiều lớp thay vì các vòng bụi đơn giản để ngăn bụi và nước làm hỏng ổ trục.

3. Xử lý chống ăn mòn

Vỏ con lăn mạ kẽm nhúng nóng mang lại khả năng chống ăn mòn tốt hơn cho môi trường công nghiệp ngoài trời, khai thác mỏ và ẩm ướt.

Câu hỏi 3: Những vật liệu nào có sẵn cho cấu trúc bay xoắn ốc?

1. Chuyến bay xoắn ốc bằng thép carbon

Cung cấp khả năng chống mài mòn và độ bền va đập cao, thích hợp cho khai thác mỏ, bến cảng, nhà máy xi măng và các ứng dụng hạng nặng khác.

2. Chuyến bay xoắn ốc cao su

Giúp dây đai tiếp xúc mềm hơn và phù hợp cho việc vận chuyển tải nhẹ. Tuy nhiên, nó có khả năng chịu nhiệt độ cao và mài mòn nặng thấp hơn.

Liên hệ YUFENG

Liên hệ với YUFENG để biết bảng dữ liệu kỹ thuật, bản vẽ tùy chỉnh, thử nghiệm mẫu và định giá trực tiếp tại nhà máy cho các giải pháp Con lăn quay vòng xoắn ốc.
